Doby, kdy jsme konstruovali gramofonové pohony a přenosková ramena, jsou dávno pryč. Po renesanci černých placek je dnes k dispozici téměř nepřeberné množství gramofonů v širokém konstrukčním a pochopitelně i cenovém rozpětí. Řada z nich mi prošla poslechovkou a občas jsem měl pocit, že jejich vývoj nebyl dokončen nebo že rozpočet na použité konstrukční komponenty a technologie omezil možnosti optimálního řešení.

Ve střední a vyšších cenových kategoriích bývá těchto problémů výrazně méně. V nižších cenových kategoriích je kompromisů poměrně dost. Pro pohon se často používají levné stejnosměrné motorky s jednodušší elektronickou regulací, která zaručuje pouze omezenou stabilitu a přesnost otáček. U gramofonů dodávaných jako kompletní sestava se zpravidla šetří také na přenosce, většinou některé z levnějších s kuželovým hrotem.

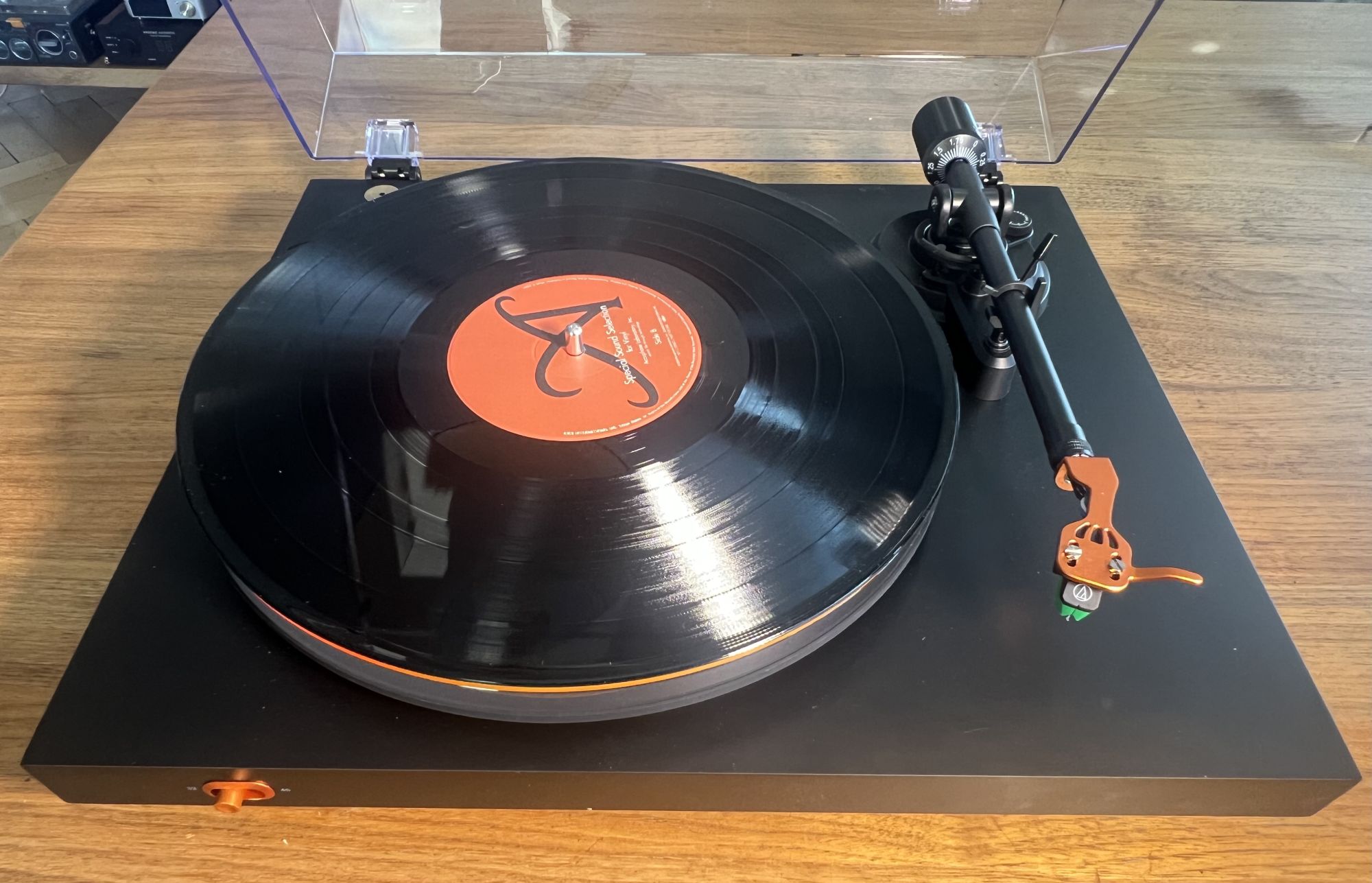

Byl jsem zvědav, na čem ušetřili u gramofonu Luna3 od firmy Fosi Audio. Na internetu se mi líbil jeho jednoduchý design, originální oranžová podložka na talíři i předběžně inzerovaná cena okolo 10 000 Kč. Dodává se s již namontovanou přenoskou, před prvním poslechem však vyžaduje základní sestavení a nastavení ramena.

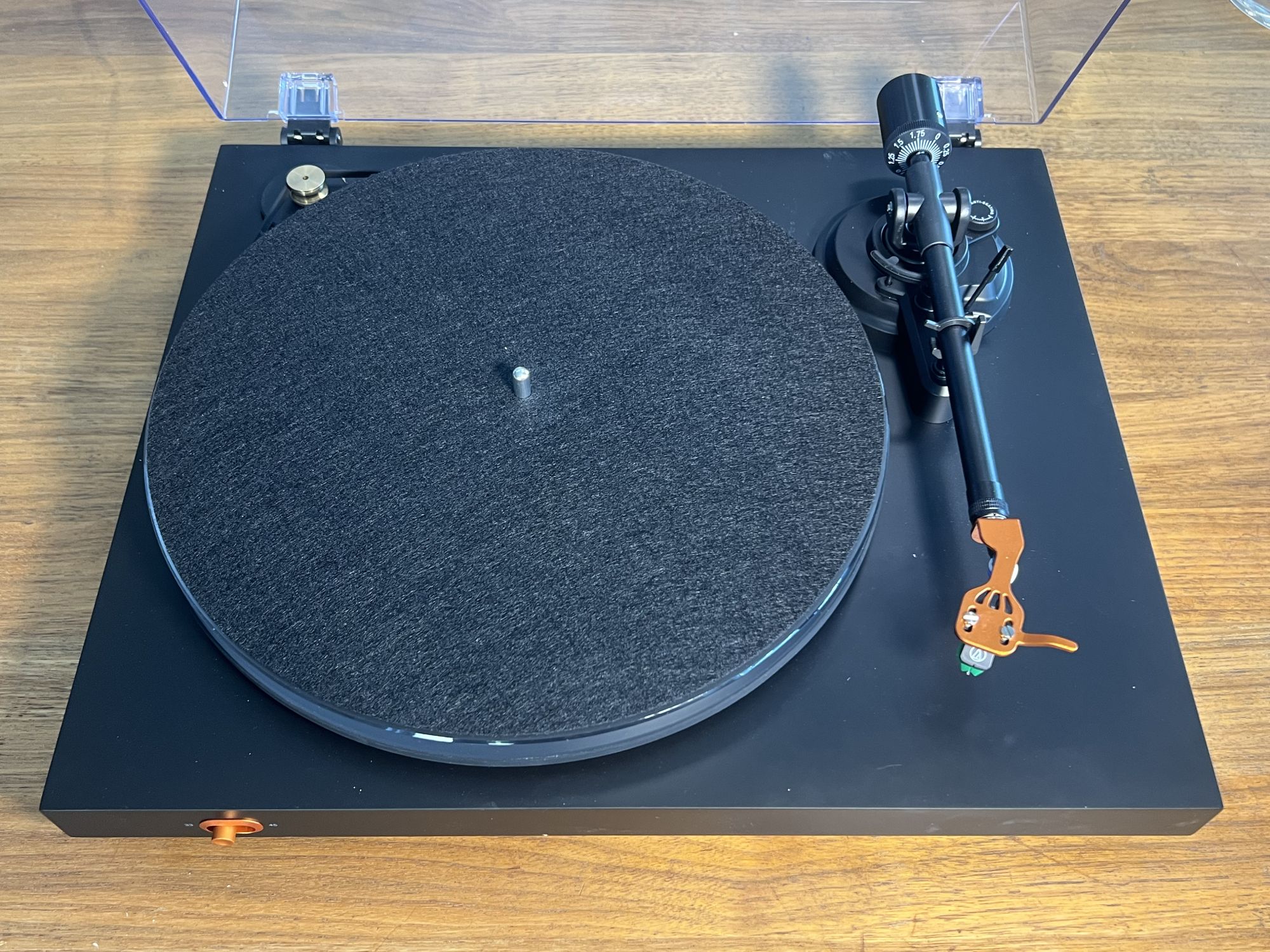

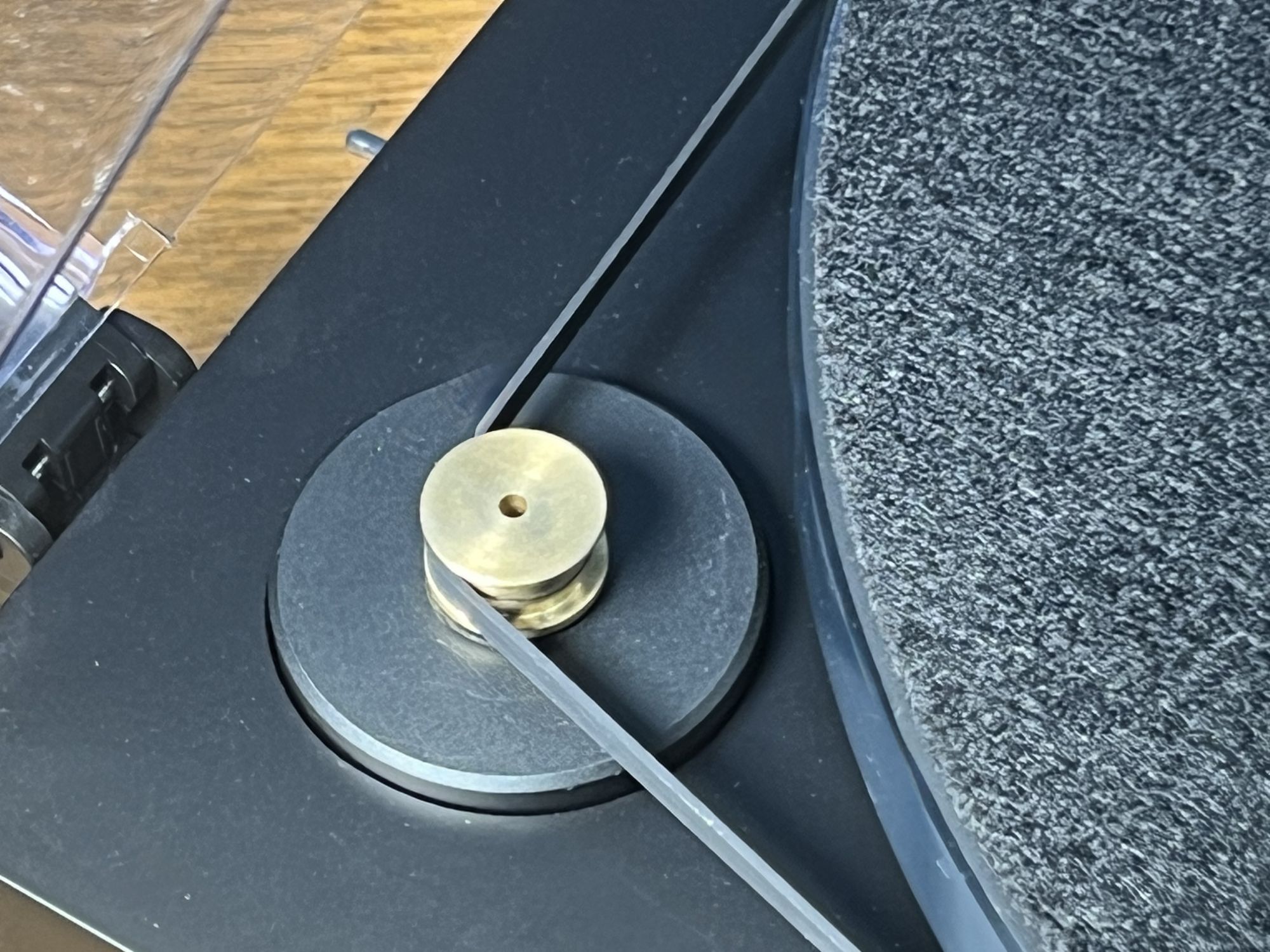

Pohon je klasický „gumičkofon“: otáčení motorku se na talíř přenáší plochým pryžovým řemínkem. Na malém plastovém subtalíři je položen těžký akrylový talíř, který zajišťuje potřebnou setrvačnost. Přesné ložisko je upevněno v základně z MDF s perfektní povrchovou úpravou matným černým lakem.

Základna je z plného materiálu, bez dutin, které mohou zvyšovat náchylnost k rezonancím a přenosu nežádoucích vibrací. V jejím levém zadním rohu je umístěn stejnosměrný motorek. Součástí jeho řídicí elektroniky je zpětnovazební smyčka, která ke snímání otáček využívá Hallovu sondu – řešení známé i z výrazně dražších pohonů! Motorek je upevněn v odpruženém pouzdře a jeho osa je osazena bombírovanou řemenicí. Z ní vede plochý pryžový řemínek po vnějším obvodu talíře.

Kolem materiálů talíře a podložky pod gramofonovou desku existuje řada teorií a komplikovaných úvah. Od talíře se obvykle očekává velká setrvačnost a odolnost proti rezonancím, případně zpětné akustické vazbě. Některé mechanické nectnosti lze potlačit těžkou pryžovou podložkou nebo vnitřními tlumicími vložkami.

Další z teorií říká, že talíř má být z podobného materiálu jako vinylové desky. Kdysi jsme v podniku HifiServis, později Elektronika, jako z nouze ctnost používali talíře ze silnější vinylové desky bez drážek. Bylo to levné, technologicky jednoduché a odpovídalo to tehdy diskutované teorii.

Talíře se vyrábějí z nejrůznějších materiálů: hliníkových slitin, skla, plexiskla i jejich sendvičových kombinací. Podložku pod desku lze vynechat úplně, nebo naopak použít plst, korek, různé pryže, Sorbothane a já nevím co ještě. A především pro tyto hry vymyslet co nejzajímavější historky. Na druhou stranu považuji laborování s podložkami za méně nákladné a zvukově výraznější než laborování s kabely.

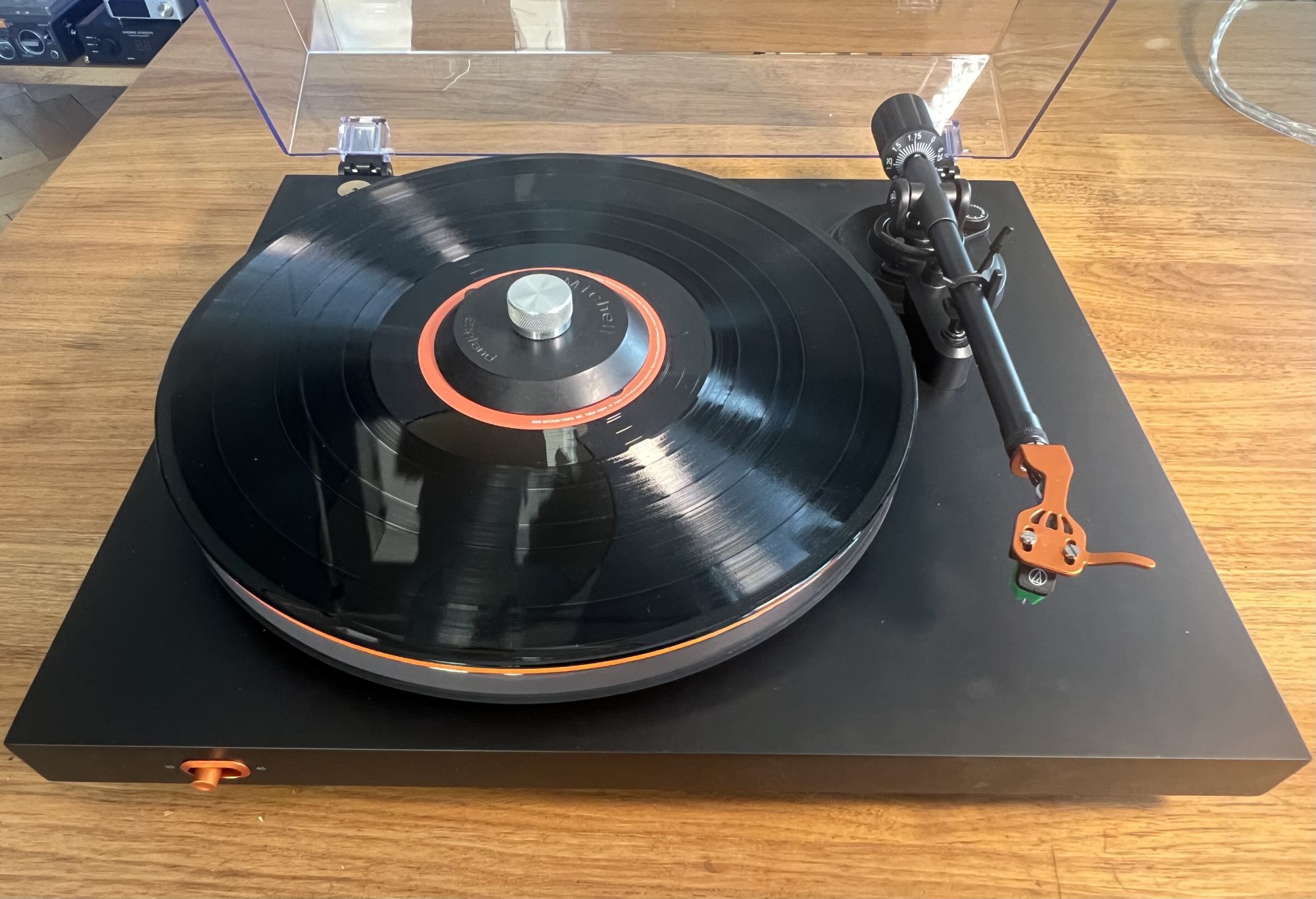

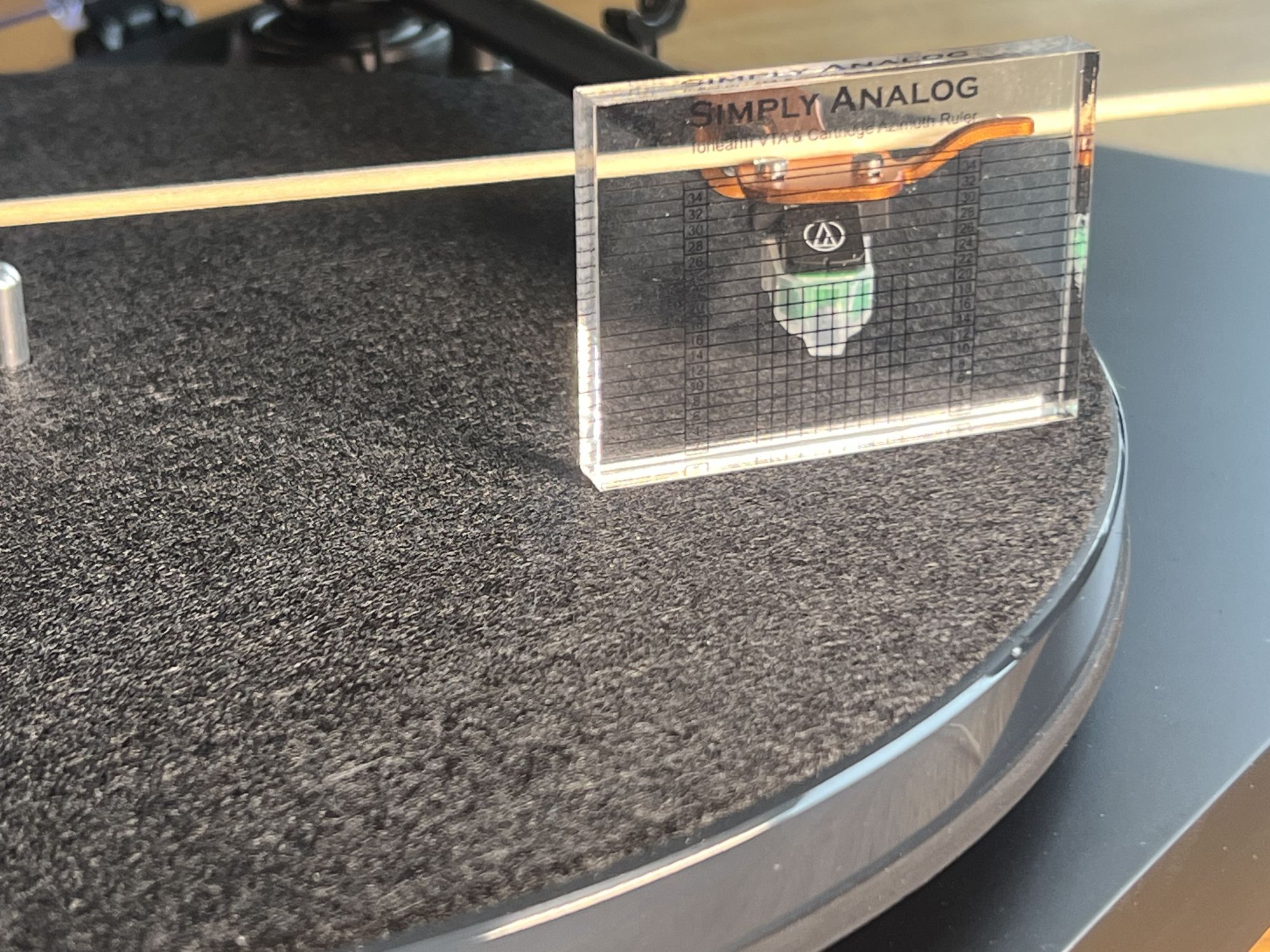

U gramofonu Fosi Audio Luna3 to vyřešili jednoduše. V základním příslušenství jsou podložky dokonce dvě: standardní plstěná a tvrdá oranžová z plexiskla, s vyfrézovaným vybráním pro vystouplou etiketu gramofonové desky. Obě podložky mají stejnou tloušťku, takže při jejich výměně není potřeba měnit výšku ramena kvůli zachování VTA, tedy vertikálního snímacího úhlu. Takové nastavení by zde navíc nebylo zcela jednoduché. U velmi levného gramofonu tedy dostáváte možnost subjektivně porovnat, co je pravdy na úvahách a diskusích o vlivu podložky a zda rozdíl sami uslyšíte.

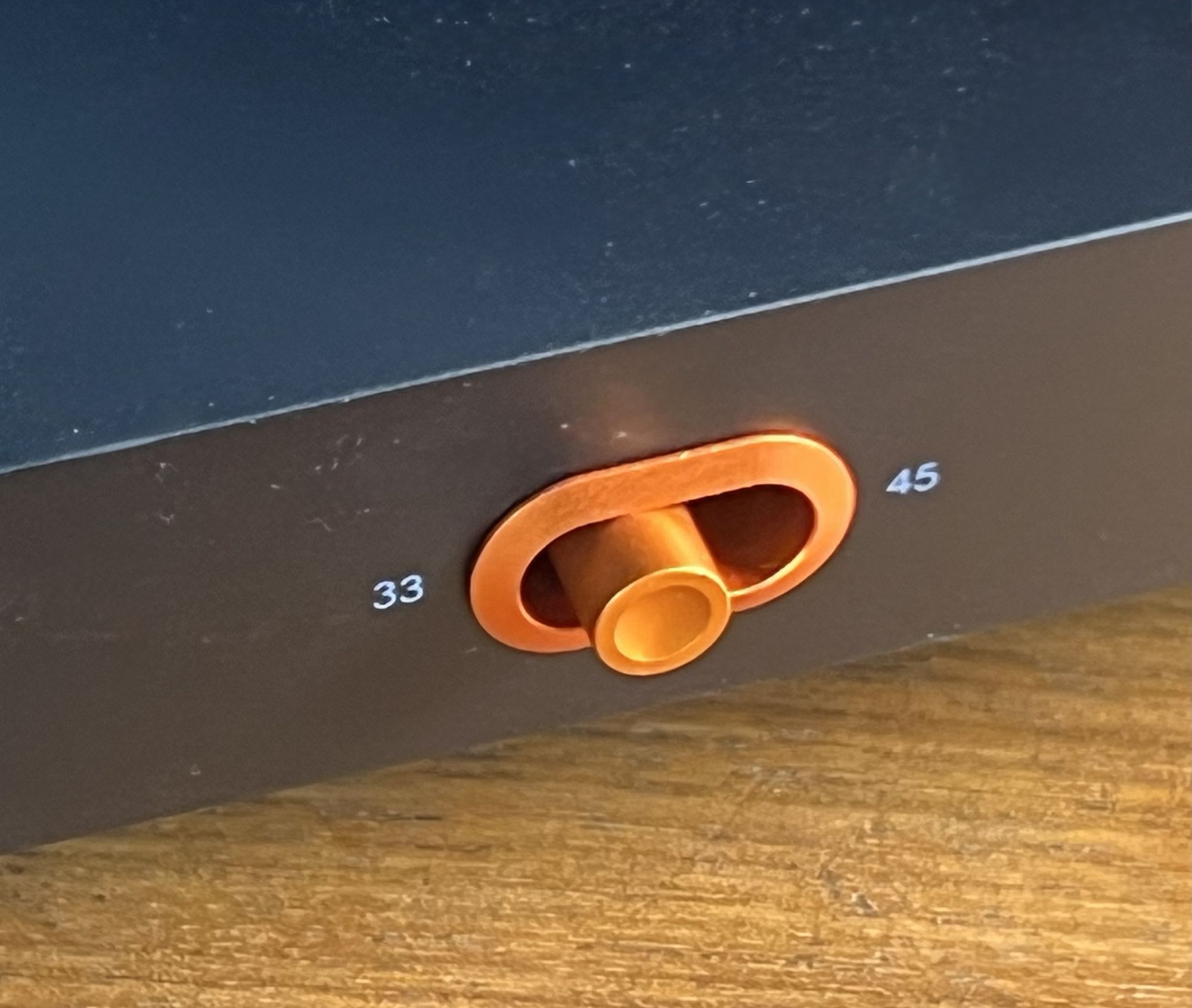

Otáčky talíře se přepínají elektronicky přepínačem v levé části přední stěny základny. Oranžová je u Fosi Audio firemním poznávacím znakem, a tak ji kromě podložky pod desku najdete také na posuvném přepínači otáček a na skořepině pro uchycení přenosky. Základna pohonu stojí na čtyřech částečně odpružených pryžových nohách bez možnosti výškového seřízení. Kvůli rovnoměrnějšímu zatížení jsou vůči základně rozmístěny nesymetricky.

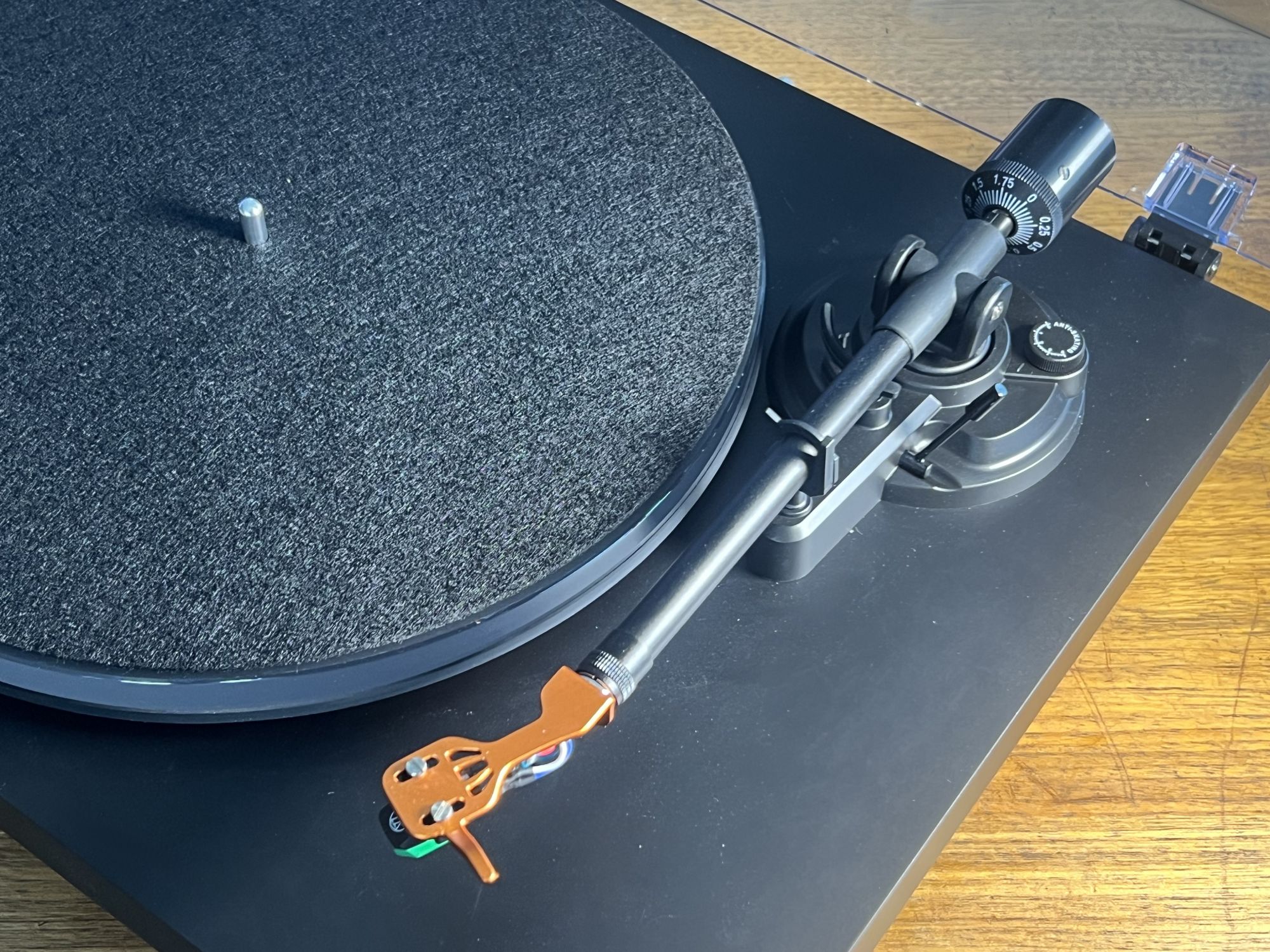

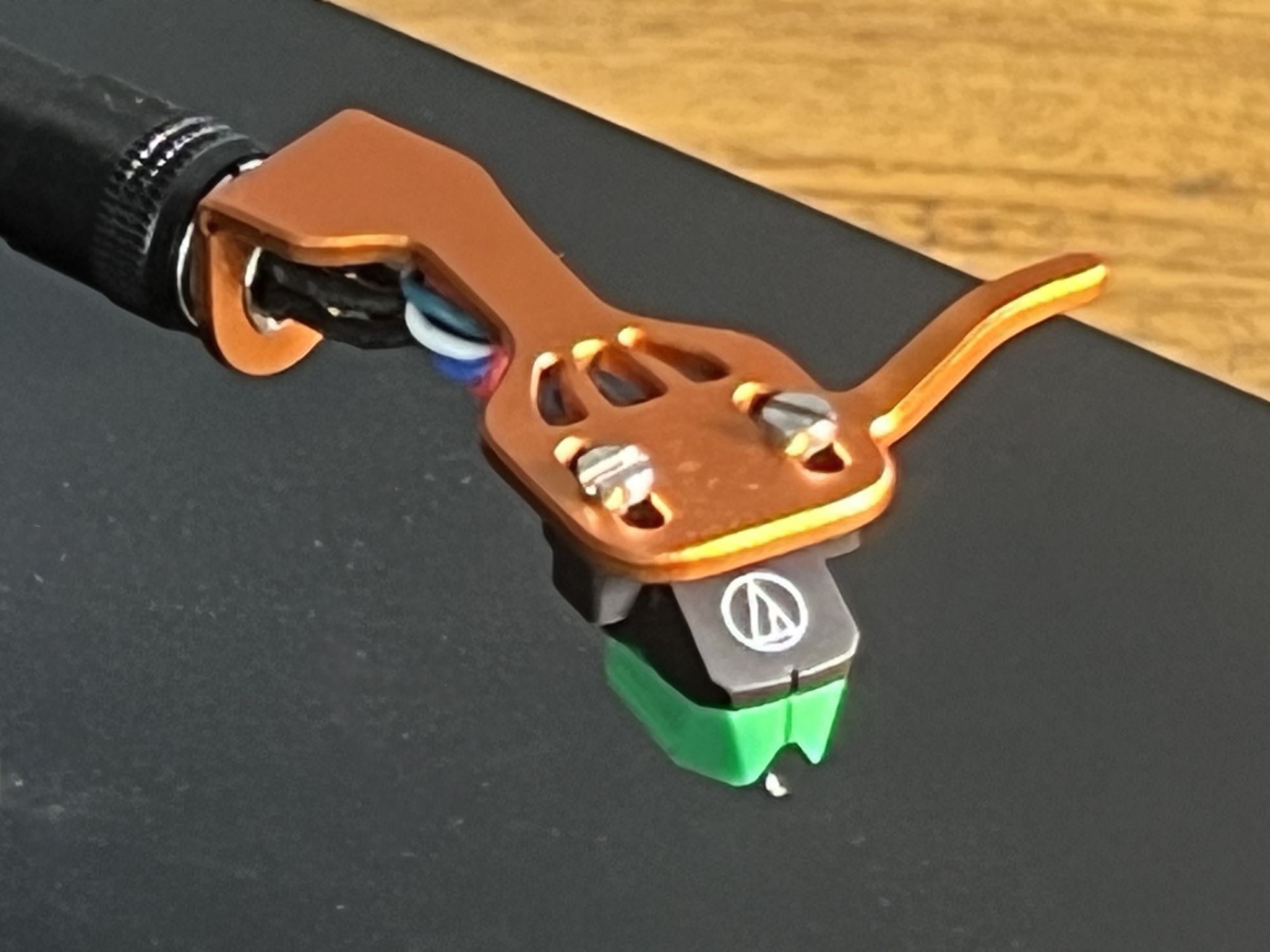

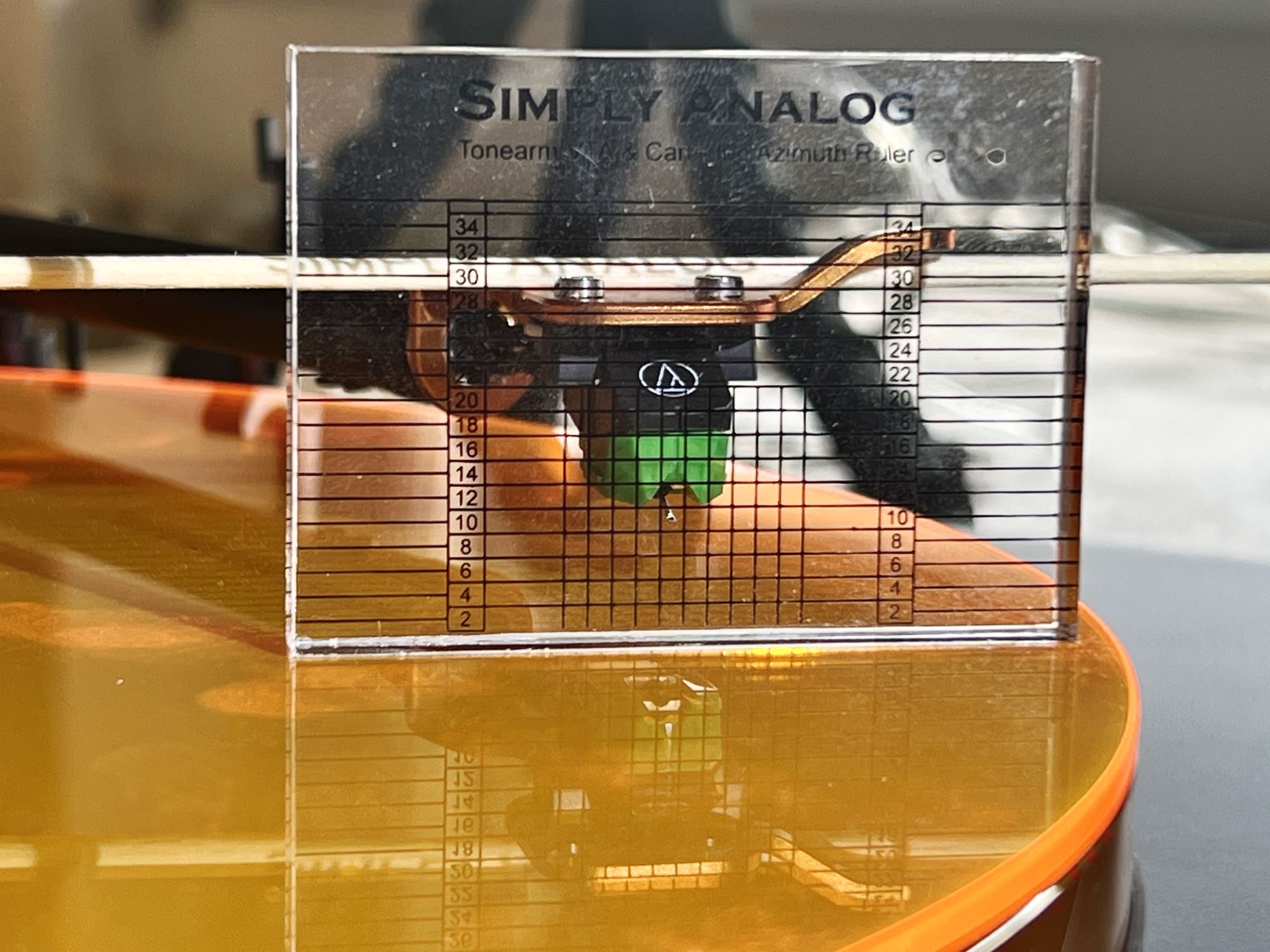

Přenoskové rameno s efektivní délkou 218,5 mm, tedy přibližně 8,6″, má trubkový nosník z hliníkové slitiny. Zakončuje jej efektní oranžová skořepina, která je odnímatelná a zajištěná převlečnou maticí bajonetového spoje. Spojení je přesné a kontrola rovnoběžnosti skořepiny s plochou gramofonové desky dopadla výborně, jak je vidět na fotografii.

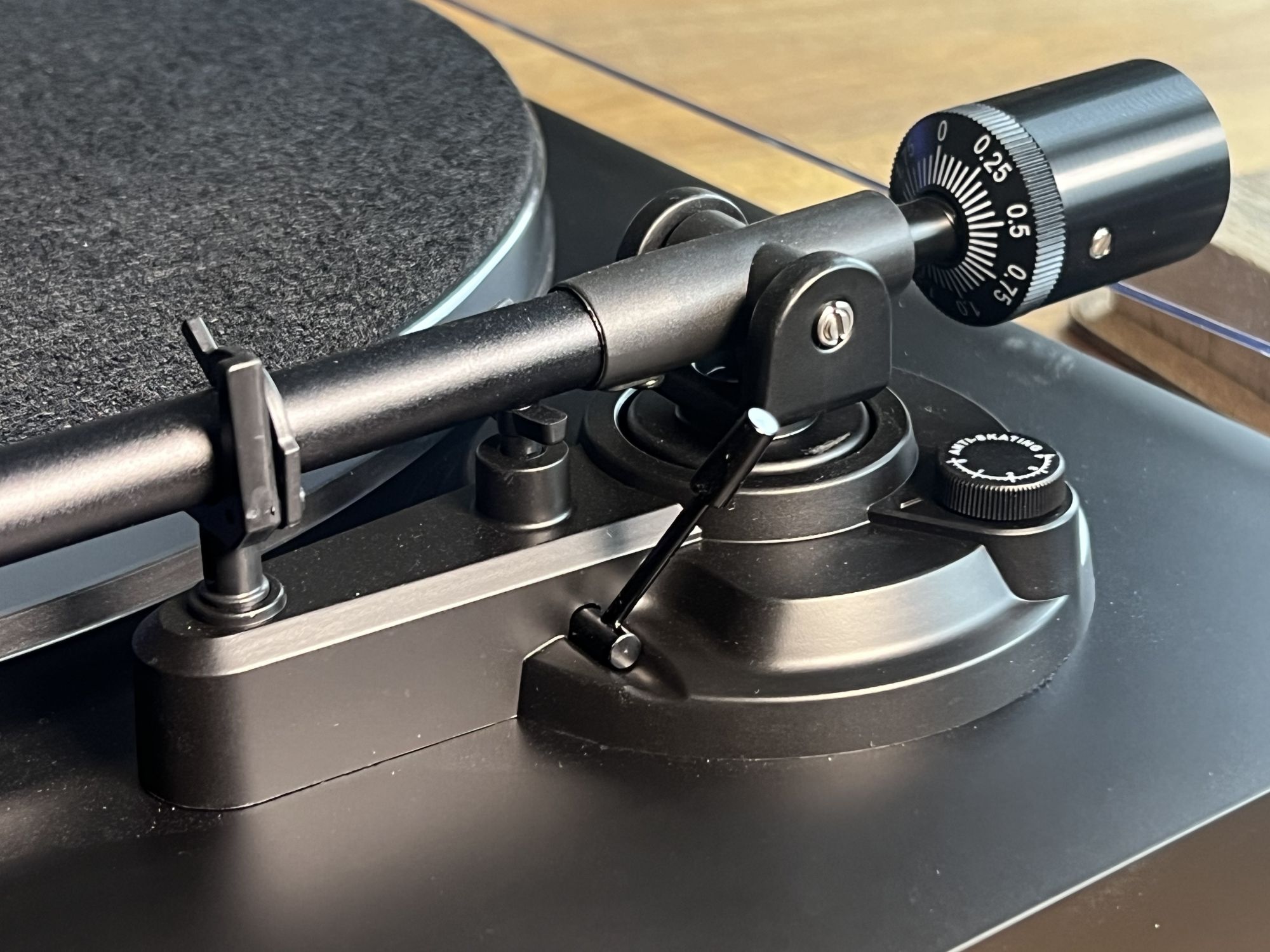

Sloupek a ložiska pro svislý i vodorovný pohyb ramena jsou spolu s viskózně tlumeným zvedáčkem a stojánkem ramena součástí plastového bloku. Ten obsahuje také pružinový antiskating. Svislá síla na hrot se nastavuje protizávažím s kalibrovanou stupnicí.

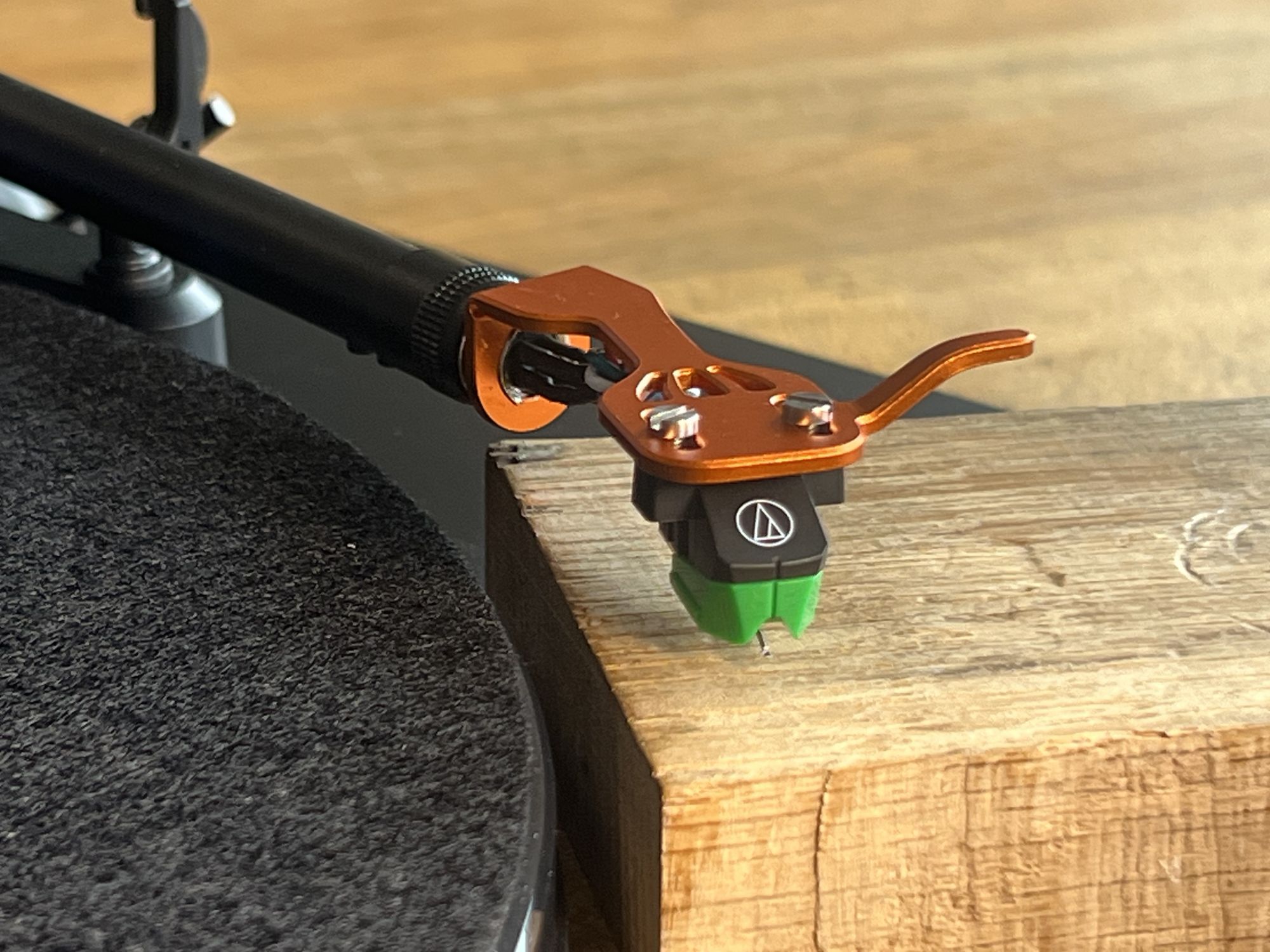

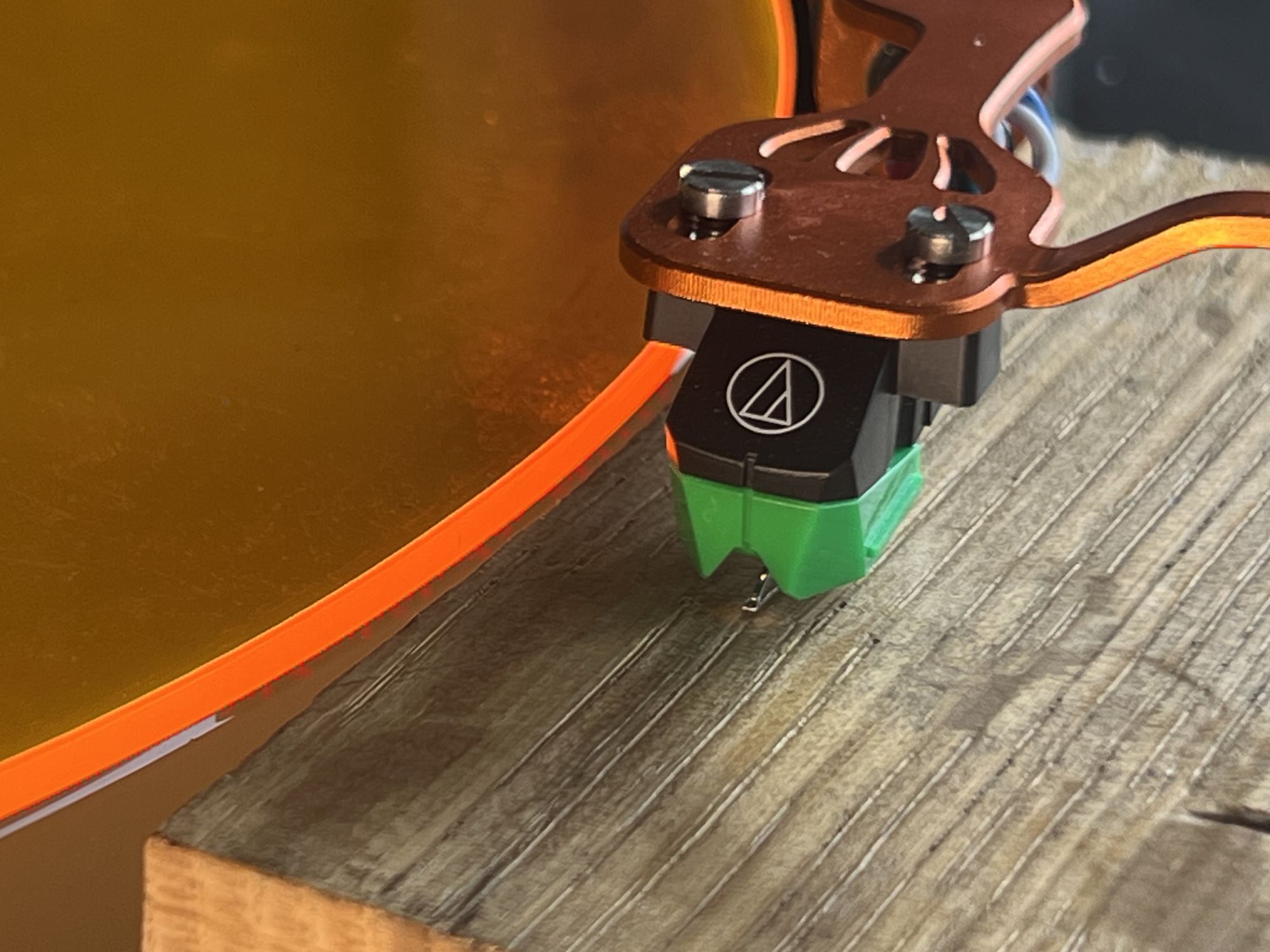

Ve skořepině je z výroby nainstalována MM přenoska Audio-Technica AT-VM95E s eliptickým diamantovým hrotem. Jen pro zajímavost: samotná přenoska se podle cen uváděných v době testu prodávala přibližně za 1 200 až 1 500 Kč. Výrobce udává kmitočtový rozsah 20 Hz až 22 kHz a doporučenou svislou sílu na hrot v rozmezí 1,8 až 2,2 g, standardně 2 g. Gramofon má klasický kryt z plexiskla, který v otevřené poloze spolehlivě drží pružinové panty. Žádná nejistá fixace pouhým třením!

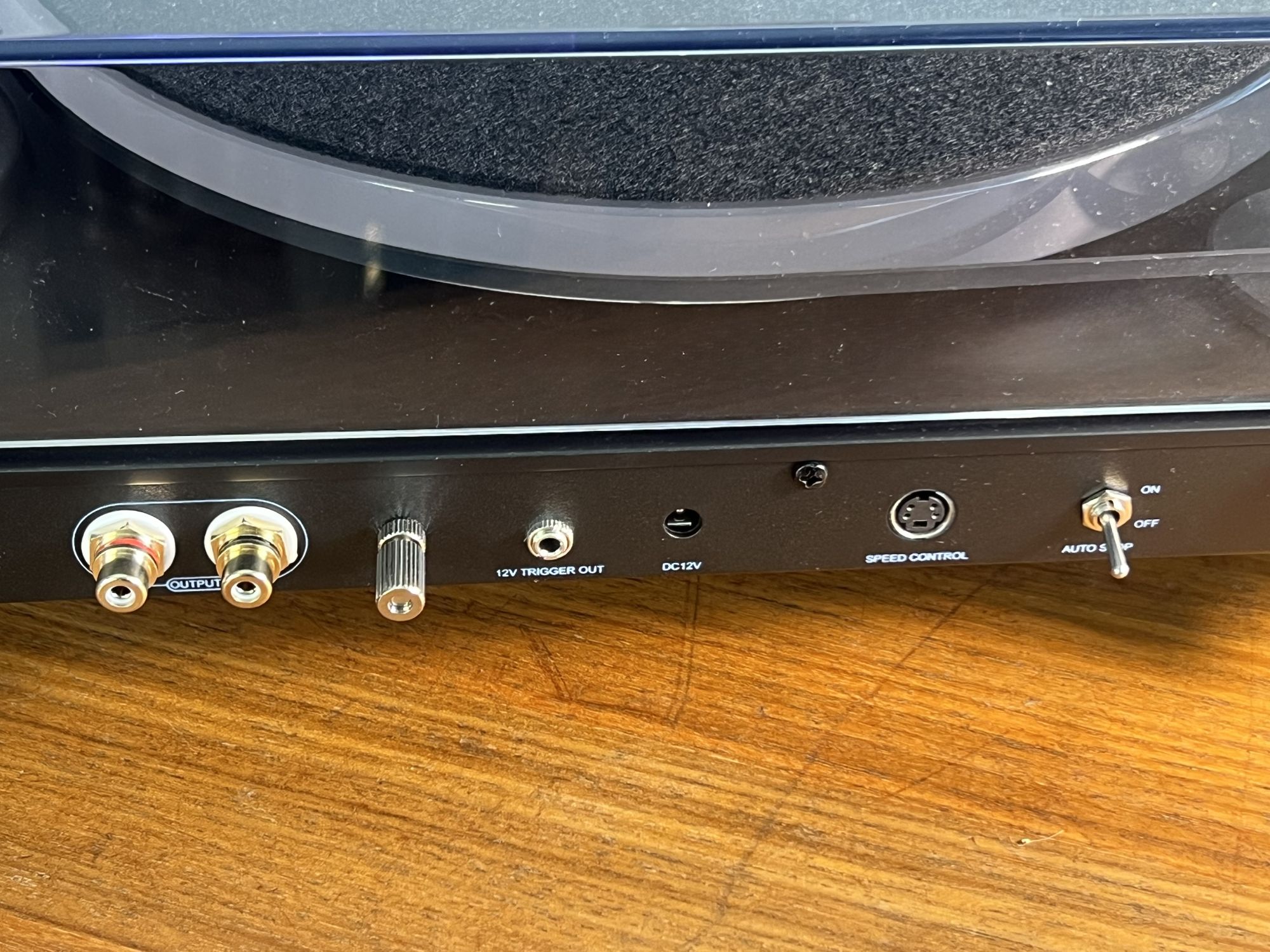

Luna3 je na první pohled jednoduchá klasika s rozměry 420 × 112 × 330 mm (š × v × h) a hmotností 3,5 kg. Na zadní stěně jsou zlacené výstupní zásuvky RCA a zemnicí svorka. Kromě nízkokapacitního kabelu z příslušenství můžete použít i jiný vhodný gramofonový kabel. Vestavěný phono předzesilovač tu není, takže je nutné připojení k externímu předzesilovači nebo k zesilovači s odpovídajícím gramofonovým vstupem.

Vzadu najdete také konektor označený Speed Control a 3,5mm zásuvku s 12V spínacím výstupem pro další přístroje. Vedle napájecího konektoru pro externí 12V zdroj je páčkový přepínač automatického zastavení po dohrání desky. Jinak je gramofon jednoduchý, elegantní a snadno ovladatelný!

Něco o technickém testování

Vím, že řada z vás nebere měření nebo technické testování vážně a dá pouze na subjektivní poslech. Já se především u analogových zařízení spoléhám na určité základní technické zkoušky. Nemá smysl hledat přednosti evidentně nedokonalého nebo neseřízeného systému. Jednoduchými testy se ujistím, že není nutné další doladění či přesnější nastavení. I na výstavách jsem špatně nastavené vinylové řetězce často spíše viděl, než slyšel.

K základnímu technickému posouzení gramofonu nezbytně nepotřebujete měřicí aparaturu, i když v problematických případech na ni samozřejmě dojde. Specializované vybavení navíc nebývá snadno dostupné za přijatelnou cenu. Před časem jsem se pro jeden servis pokoušel vytipovat měřič kolísání otáček a kromě systému Audio Precision jsem nenašel vhodné současné řešení. Podobně obtížné může být shánění některých měřicích desek a analogových zapisovačů pro měření přenosek.

Na druhou stranu existují trochu „lopaťácké“ gramofonové testy, kterými odhalíte hluk pohonu nebo přenos vibrací ze stavební konstrukce domu. Snímačem může být sama přenoska. Gramofon umístíte na jeho předpokládané provozní místo, tedy na stojan nebo polici. Na základnu postavíte tvrdou podložku, jejíž horní plocha je přibližně ve výšce povrchu desky na talíři, a hrot přenosky na ni opatrně spustíte. Na fotografii je k tomu použit bukový špalík.

Při běžícím pohonu tak můžete z reproduktorů slyšet vibrace motorku a dalších částí mechanismu, které se přenášejí do základny. Tento postup platí pro gramofony bez odpruženého subšasi, tedy i pro Luna3. Můžete také posoudit, jak snadno se do gramofonu přenášejí vibrace z podložky nebo stojanu a zda by nebylo vhodnější použít polici upevněnou na nosné zdi.

U gramofonů s odpruženým subšasi, například Thorens TD 150, Linn LP12 nebo NAD 5120, je třeba postup přizpůsobit. Po sejmutí řemínku lze při běžícím motorku opatrně položit hrot na vhodnou podložku na stojícím talíři. Opět uslyšíte přenesený hluk, tentokrát však bez příspěvku otáčejícího se ložiska talíře.

Při opatrném zvyšování hlasitosti můžete odhalit i nástup zpětné akustické vazby. Pokud se soustava začne „rozhoukávat“, je to upozornění, že její umístění a mechanické oddělení nejsou ideální. Při přehrávání desky se podmínky mohou lišit, ale problém stojí za řešení. Hlasitost je při této zkoušce potřeba držet pod kontrolou.

Zpětnou akustickou vazbu může ovlivnit také krycí víko, které se chová jako membrána. U gramofonů s pevným šasi se proto občas doporučuje hrát bez krytu, zatímco některým konstrukcím s odpruženým subšasi může vyhovovat zavřené víko. Univerzální pravidlo z toho ale dělat nelze. Vyzkoušejte si to!

Dynamika přenoskového ramena

Přenoskové rameno musí kromě správné geometrie splňovat řadu dalších požadavků. Patří k nim například minimální tření v ložiscích pro vodorovný i svislý pohyb. Pro omezení změn svislé síly na hrot při přehrávání zvlněných desek je důležité také rozmístění hmotnosti ramena, přenosky a protizávaží vůči ose jeho svislého kývání.

Dynamické chování ramena jsme v gramofonovém pravěku prověřovali takzvaným cigaretovým testem. Pokud jím rameno s přenoskou prošlo, bývala i reprodukce většinou bezproblémová.

Pravda je, že ceny přenosek tehdy dosahovaly částek do 2 000 Kč, i když i to bylo víc než měsíční hrubý plat. Při současných cenách v řádu vyšších desítek tisíc korun už podobné pokusy ani u výborných ramen neriskuji. Pro testování mám k dispozici Ortofonku s přerušeným jedním kanálem, takže si mohu dovolit vystavit zkoušce ji. Jen musím před testem přenosky prohodit!

Ortofonka je proti přenosce Audio-Technica výrazně lehčí, a tak jsem ji doplnil o dva staré desetníky, každý o hmotnosti 1,1 g. Na videu je nastavena svislá síla na hrot odpovídající 2 g. Při výměně přenosky jsem ocenil výborně provedené přípojné kablíky a jejich nasouvací kontakty. Jak je na záznamu vidět, rameno spolehlivě sleduje i excentrickou desku a její výrazné zvlnění nasimulované podložením tužkou. V běžném provozu si tedy poradí i se zvlněnou deskou.

Stabilita otáček

Dalšími klíčovými parametry gramofonového pohonu jsou přesnost a stabilita otáček talíře. Objektivně se tyto vlastnosti tradičně měřily pomocí měřicí desky a měřiče kolísání. Takové vybavení dnes nemusí být běžně dostupné ani v servisech.

Existují však také aplikace pro mobilní telefony, které využívají jejich pohybové snímače, především gyroskop. V současné době používám aplikaci RPM WOW. Na osu talíře umístíte vhodnou středovku nebo podpěru, na ni bezpečně položíte telefon s otevřenou aplikací a spustíte pohon i měření. Za přibližně půl minuty získáte údaj o průměrných otáčkách a orientační představu o jejich kolísání. Přesnost výsledku závisí také na telefonu, jeho umístění a kalibraci aplikace.

Pro kontrolu a případnou kalibraci je vhodné použít gramofon s ověřenými otáčkami. Mně se osvědčily modely Technics řady SL-1200 s přímým pohonem a krystalovým řízením. Jejich přesnost jsem poměrně pečlivě kontroloval na řadě kusů měřicí deskou Brüel & Kjær QR2010 a univerzálním přístrojem Neutrik A1.

Subakustická rezonance

Přenoskové rameno s nainstalovanou přenoskou tvoří mechanickou rezonanční soustavu. Její základní rezonanční kmitočet by měl ležet pod slyšitelným pásmem, obvykle se za vhodnou považuje oblast přibližně 8 až 12 Hz. Důležité je také dostatečné tlumení rezonance. Její kmitočet se může v horizontální a vertikální rovině lišit.

Málo tlumenou rezonanci mohou vybudit nerovnosti gramofonové desky a nízkofrekvenční rušivé složky. Její projevy lze vidět na pomalých, výrazných výchylkách basového reproduktoru. Subjektivně může přispívat k méně přesným, někdy zdůrazněným basům.

Přetěžování basového reproduktoru, zejména u basreflexových ozvučnic, a zesilovače v oblasti pod užitečným signálem lze omezit subakustickým filtrem nebo volbou korekční charakteristiky RIAA/IEC. Taková filtrace potlačuje nejnižší kmitočty; podle svého provedení ovšem může zasáhnout i do spodního okraje slyšitelného pásma. Samotnou mechanickou rezonanci ramena a přenosky neodstraňuje, pouze omezuje její přenos do další části řetězce. Basové reproduktory tak nejsou zbytečně zatěžovány v neužitečném pásmu.

U běžných pasivních ramen lze rezonanční chování ovlivnit vhodnou kombinací efektivní hmotnosti ramena a poddajnosti přenosky, případně přídavným tlumením. Aktivní řešení nabízela například ramena Sony označovaná Biotracer. Snímače a elektromagnetické pohony umožňovaly řídit chování ramena, včetně tlumení rezonance a svislé síly na hrot. Jinou cestou byly mechanické antirezonátory, známé například z gramofonu NAD 5120. Jejich princip byl čistě mechanický, ale rovněž umožňoval účinně potlačit nežádoucí rezonanci.

U testovaného gramofonu Luna3 jsem naměřil odchylku od jmenovitých otáček přibližně +0,02 až +0,06 %, tedy po zaokrouhlení 33,34 až 33,35 ot./min. V rámci použité měřicí metody jde o výbornou přesnost, která se blíží mým zkušenostem s výrazně dražšími pohony, například Technics SL-1200, Dr. Feickert Volare nebo Reed Muse 3C. Samotná odchylka průměrných otáček ovšem ještě nevyjadřuje jejich krátkodobé kolísání.

Skutečná svislá síla na hrot byla při nastavení podle stupnice protizávaží o necelých 10 % vyšší. Doporučené 2 g jsem proto nastavil přesně digitální váhou. Subakustická rezonance ramena s přenoskou Audio-Technica AT-VM95E ležela v obou rovinách na 8,5 Hz a byla výborně zatlumená. Na gramofon za 9 990 Kč jsou to vynikající vlastnosti!

Jak to hraje?

Výstup gramofonu jsem připojil k phono předzesilovači Clearaudio Balance+. Dále následovaly pasivní symetrický předzesilovač Khozmo Acoustic, monobloky Audiophonics MPA-M400NC pracující ve třídě D a reprosoustavy KEF Reference 3 Meta. Síťové rozvody, filtry a kabeláž byly vlastní výroby.

K poslechu jsem použil svou standardní testovací sadu LP:

Miles Davis – Kind of Blue (Columbia CS 8163, 1995)
Béla Bartók – 44 Duets for Two Violins (Columbia/Supraphon OS-968-S)
G. P. Telemann – koncerty pro trubku, hoboj, flétnu a violoncello (Erato STU 70252, 1966)
The Rolling Stones – Blue & Lonesome (LC 00309, 2016)
Miles Davis & Marcus Miller – Siesta (Warner Bros., 1987)
Illinois Jacquet – Birthday Party (Groove Note GRV 1003)
Chick Corea – Friends (Polydor, 1978)
Weather Report – 8:30 (CBS, 1979)
Chris Potter – The Dreamer Is the Dream (ECM, 2017)
Miles Davis – Live at Vienne (Warner Records, 2021)
Antonio Vivaldi – Lute Concertos & Trios (Hungaroton, 1978)
Al Di Meola – Casino (1978)
High End Edition Vol. 1 (45 ot./min.)
Accuphase Special Sound Selection

Nejdřív bylo třeba rozhodnout, která podložka mi vyhovuje více. Oranžová podložka z plexiskla je efektní a i s položeným vinylem vypadá originálně! U tvrdé podložky považuji za vhodné zajistit dobrý kontakt s deskou pomocí přítlaku. Upřednostňuji středovku Michell s kleštinovým upínáním, která přitlačuje desku v oblasti vnějšího obvodu etikety a na rozdíl od těžkého závaží přidává jen malou vlastní hmotnost.

Reprodukce je spektrálně vyrovnaná, s pevnými, nerozostřenými basy. Lokalizace je i díky dobře nastavenému azimutu stabilní a přesvědčivá. Vokály, klavír i žestě znějí přirozeně.

Druhý poslech proběhl s méně efektní plstěnou podložkou a opět se středovkou Michell. Při nezměněné hlasitosti je reprodukce pocitově klidnější, až sterilnější. Změny v celkovém spektrálním vyvážení nepozoruji. A když zůstanu u těch pocitů, občas bych použil i oranžovou podložku z plexiskla. Na pohled je přece jen zajímavější než černá plstěná.

Gramofon Fosi Audio Luna3 se svou promyšlenou konstrukcí a kvalitním zpracováním může poměřovat i s výrazně dražšími konkurenty.

Kč 9 990

FOTOGALERIE

--- --- --- --- ---

KLADY

+ Optimální kombinace pohonu, přenoskového ramena a přenosky

+ Velmi přesné nastavení otáček talíře testovaného kusu

+ Vynikající reprodukce s prostorem pro další zlepšení výměnou přenosky

+ Dobře zatlumená subakustická rezonance

+ Spolehlivé pružinové panty krytu z plexiskla

+ Zajímavá kombinace černé a oranžové

ZÁPORY

- S ohledem na cenu mě žádný zásadní nedostatek nenapadá

--- --- --- --- ---

DOVOZCE: Perfect Sound Group | www.perfectsoundgroup.cz
