Dnes o nesmírné důležitosti času, při poslechu digitálu. Digitální zvuk vlastně není zvuk, jak ho tisíciletí (vznikající vibracemi) známe – jsou to pouze měření prováděná v přesných časových okamžicích. Hlavní hodiny, jako ty na obr. níže, jen ty určují, kdy k těmto měřením dochází – a jaký z toho bude zvuk. Pokud je totiž načasování špatné = zvuk je špatný, i když jsou všechny 1 a 0 naprosto správně. Proto přivítejme důležitého novorozence planety HiFi původu jihokorejského - pokročilý generátor hlavních hodin SOtM – sCLK-OCX10 Ultra MasterClock

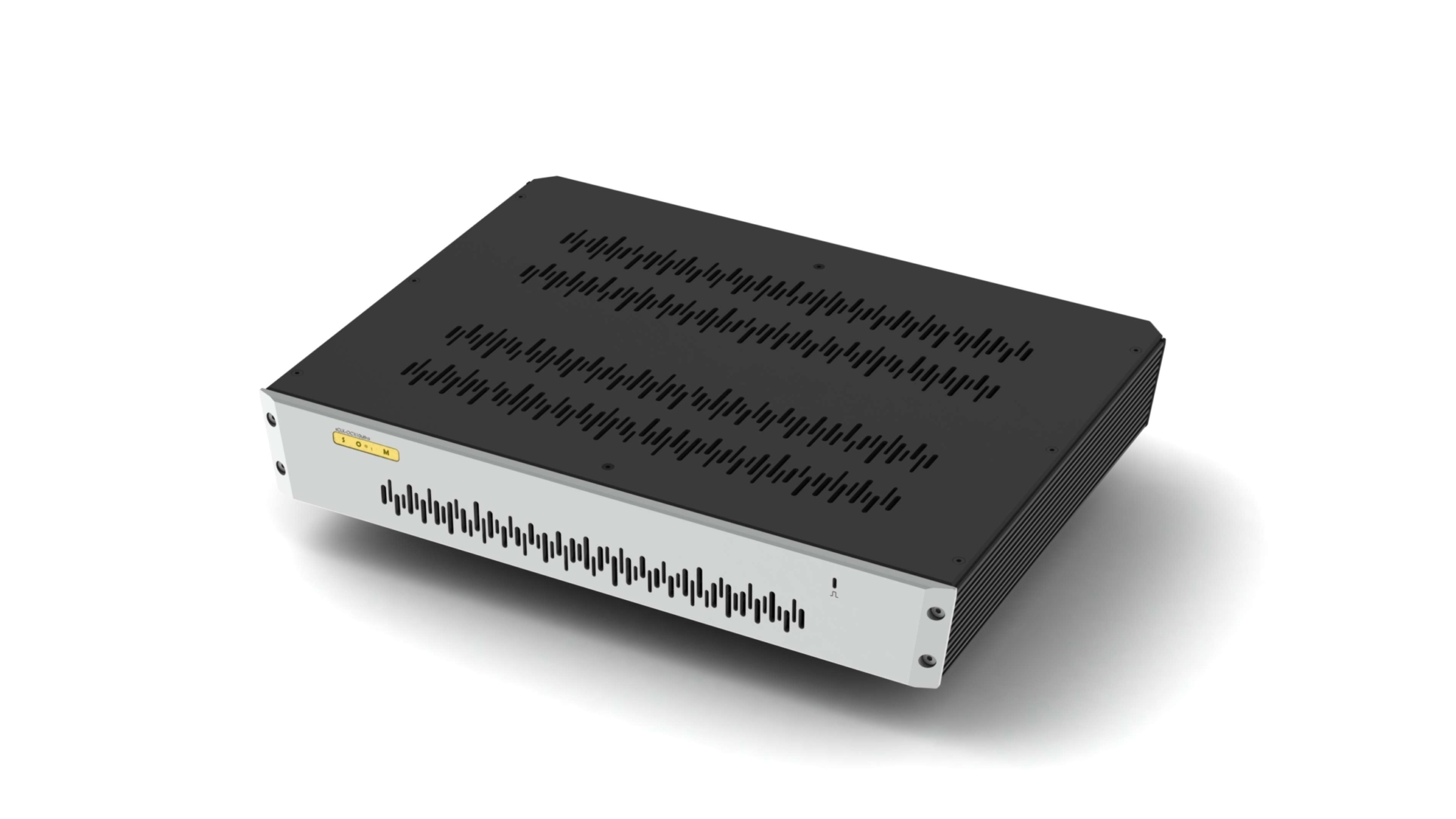

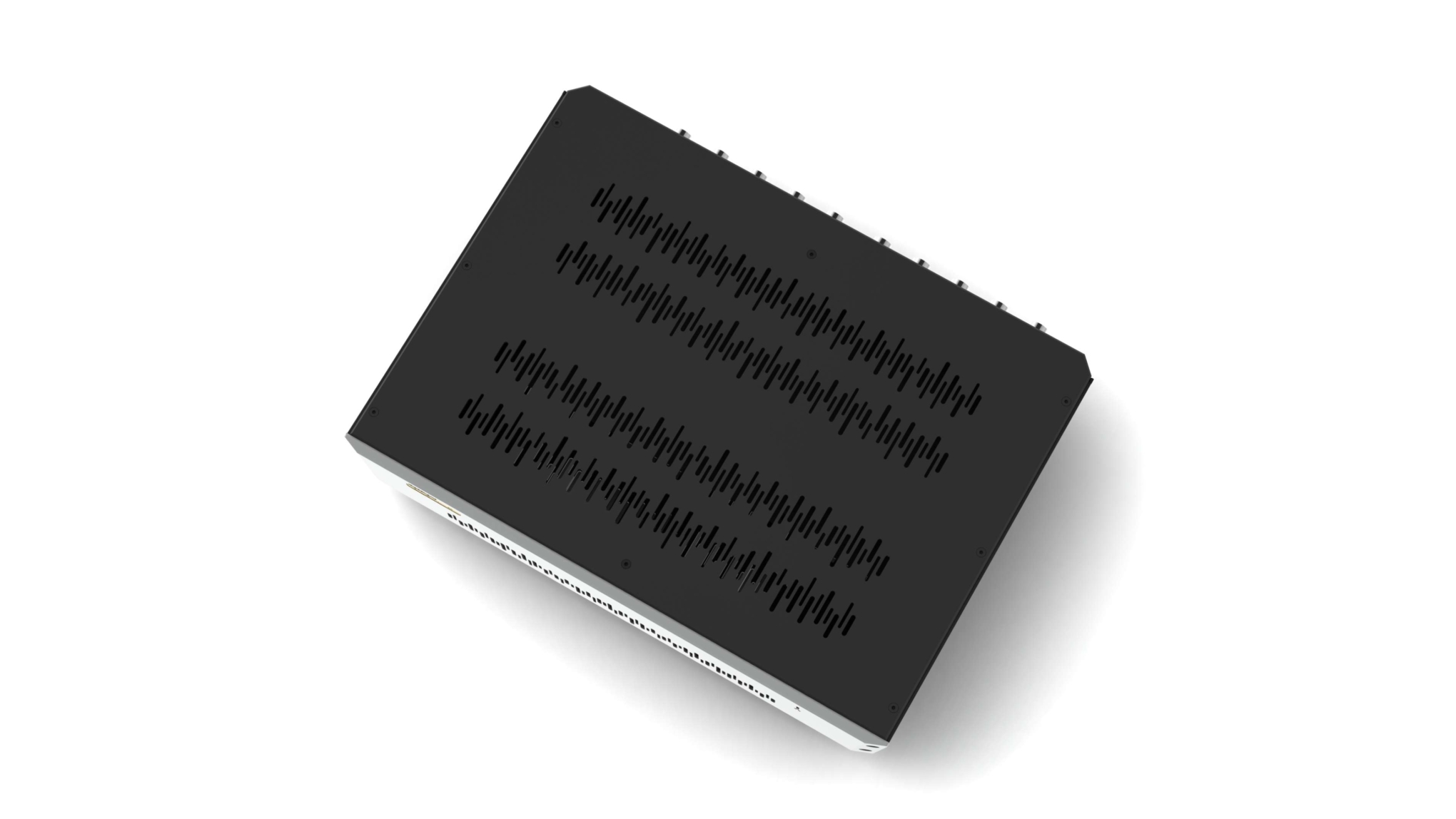

Jak název napovídá ULTRA-špičkový 10MHz master clock generátor SOtM sCLK-OCX10ultra navazuje a radikálně vylepšuje starší velmi populární verzi SOtM sCLK-OCX10, přičemž zásadní vylepšení je kvantitativní - navýšením počtu nezávislých izolovaných BNC výstupů na celkových 10 (původní verze měla pouze 4 výstupy) a pak důslednou prací za zlepšením kvalitativním z čehož vyšlo snížení fázového šumu o cca 5 dB. Pokud vám 5 dB přijde málo, je to v praxi spíš strašně hodně moc – jde o snadno rozeznatelný a jasně slyšitelný posun v kvalitě.
zlepšení fázového šumu 5 dB je něco jako mimořádný technologický skok, který má přímý dopad na výslednou analogovou věrnost digitálního audia. Fázový šum je totiž vyjádřením stability hodin v frekvenční doméně a v časové doméně se projevuje jako jitter (časový posun - a když jdou tyhle hodiny jen nepatrně blbě - viz výše zvuk se vlastně ne rozsype, ale nestaví správně). Pokud se fázový šum v určitém kritickém bodě (např. při offsetu 10 Hz od nosné frekvence 10 MHz) sníží o 5 dB (např. z -140 dBc/Hz na -145 dBc/Hz), znamená to, že energie nežádoucího časového kolísání klesla přibližně o 68 % (na méně než třetinu původní hodnoty)!
Teorie je jasná, ale drsné je to v praxi - kde se takové snížení projevuje razantními změnami ve zvuku:
1. Avizované přesnění přinese dramaticky lepší lokalizaci a 3rozměrnost, neb lidský mozek určuje polohu nástrojů v prostoru podle nepatrných mikro-časových rozdílů mezi levým a pravým uchem. To v praxi znamená, že jakmile hodiny SOtM tikají s výrazně nižším fázovým šumem, tyto časové informace se v D/A převodníku „nerozmažou“ a scéna získá pevnější konturu, nástroje mají kolem sebe jasný prostor a vy přesně slyšíte, jak daleko od sebe hudebníci stojí.
2. Odstraní „digitální ostrost“ a zlepší se analogový charakter - to je realita, protože fázový šum vytváří kolem každého hudebního tónu parazitní postranní pásma (spektrální smíchání - viz odstavec kousek níže) a ta ucho nevnímá jako klasický šum (třeba jako syčení pásky), ale jako nepřirozenou unavující ostrost, známou jako „digitální nános“ (naše uši jsou holt víc analogové, než digitální). Dramatické zlepšení o 5 dB tento jev potlačí tak radikálně, že zvuk získá hladkost, texturu a organickou hustotu, kterou známe spíše ze špičkového analogu (gramofony, cívkové magnetofony). Výšky najednou přestanou řezat do uší a jsou dokonale čitelné a klidné - taková je moc dokonalého času...
3. Přijde i jednoznačné zčernání pozadí a mikro-dynamika. Když se totiž sníží fázový šum v těsné blízkosti nosné frekvence, klesne tak celkové šumové dno digitálního systému. To v poslechové praxi znamená, že ticho mezi tóny se stane absolutním. Díky zcela černému pozadí vyplují na povrch ty nejjemnější, možná dosud neslyšené detaily – jako dozvuk nahrávací místnosti, šustot prstů o hmatník, vrznutí židle či podlahy ve starších nahrávkách, nebo přirozené postupné slábnutí tónu činelu.
Proč je 5 dB tak moc?
U audio komponentů jako SOtM se již pohybujeme v brilatně extrémních hodnotách (běžně kolem -140 dBc/Hz až -160 dBc/Hz). Posunout v těchto fyzikálních mezích fázový šum o dalších 5 dB dolů vyžaduje extrémně sofistikované napájecí kaskády, dokonalé stínění a výběr ultra-přesných krystalů s teplotním ohřevem (je to jako zrychlit autem - ze 130 km/h to není problém, z 230 už trochu ano, no a z 270 km/h už to jde fakt pomalu - a tam někde s tímhle modelem asi jsme). Pro high-endový poslech je to rozdíl, který posouvá reprodukci od vynikajícího digitálu k live poslechu, aneb tenhle produkt není drahý, ale asi vlastně hodně levný (rozhodně hodně výhodný - což si možná nebude myslet vaše konto či kreditka, ale sluch a každá buňka lačnící po co nejlepším zvuku, ty budou pět ódy).
Co je to to spektrální smíchání
Odlehčeně: Když je o 5 dB horší – je to, jako byste do sebe po pár pivech nalačno kopli 3 panáky levného alkoholu. Vidíte, že před vámi někdo stojí, i barvy tam jsou, ale flitry splývají v jeden lesklý flek. Když se ta žena s nimi pohne, všechno se to divně rozmázne. Zepšení SOtM znamená, že veškerý alkohol okamžitě vyprchl a vy máte navíc najednou zrak jako Vinetou nebo Terminátor. Zřetelně vidíte každý jednotlivý flitr, přesnou texturu látky a víte, a narozdíl od předchozí verze taky kde končí šaty a kde začíná vzduch.
Sečteno podtrženo bez pořádných hodin je digitální audio jako guláš, kde kuchař rozmixoval maso, knedlíky i omáčku do jedné sice výživné, ale esteticky děsivé kaše. Hodiny SOtM nejen vvrátí všem ingrediencím jejich původní tvar a texturu, ale přesunou vás na to jídlo do michelinské restaurace.
Odborně: Spektrální smíchání (v anglické audio terminologii spectral smearing nebo blurring) je psychoakustický jev, při kterém se kvůli chybám v časování (jitteru a fázovému šumu) jednotlivé frekvence nahrávky rozmažou a slijí dohromady.Cože to ten dělá fázový šum s čistým tónem a jak spektrální smíchání vzniká?
1. Ideální stav – Představte si, že v nahrávce hraje dokonale čistý tón, například flétna na frekvenci přesně 1 kHz. Pokud by byly digitální hodiny absolutně 100% přesné, DAC vykreslí do analogového světa jednu jedinou, dokonale ostrou frekvenční čáru a kolem ní je absolutní ticho.
2. Realita s fázovým šumem – Každé digitální hodiny mají drobnou nestabilitu (alespoň nějaký fázový šum), no a ten v podstatě moduluje (nechtěně mění) signál hudby
3. Výsledek časově správné reality – Místo 1 čisté čáry o frekvenci 1 kHz vznikne vlnový „kopec“ a kolem původního tónu se vytvoří parazitní postranní frekvence (jakési energetické sukně)
Co se pak děje při poslechu (v praxi)?
V reálné hudbě samozřejmě nehraje jen 1 tón, ale množství frekvencí naráz – zpěv, činely, basa, kytara. Když mají hodiny vyšší fázový šum, každý jeden z těchto tisíců tónů se spektrálně „rozšíří“ a vytvoří kolem sebe šumný závoj a tyto tisíce drobných frekvenčních „kopců“ se začnou vzájemně překrývat a slévat dohromady. Tak tomu se říká spektrální smíchání.
Jak se to projeví na zvuku?
Lidské ucho nezačne slyšet klasické syčení, ale mozek tento zmatek vyhodnotí svým divným "přepočtem" specifickým způsobem , který jistě znáte (místo čisté hudby pro radost nastoupí):
¤ Ztráta separace nástrojů – když hraje velký orchestr nebo je složitá rocková pasáž, nástroje se slijí do jednolité zvukové stěny a vy už neslyšíte jednotlivé housle nebo přesnou texturu struny baskytary, ale spíše „balón“ zvuku
¤ Ztráta mikrodynamiky – silnější tóny spolehlivě maskují a spolykají ty tišší, které leží těsně vedle nich (jemný dozvuk místnosti po úderu do činelu zanikne ve spektrálním závoji základního zvuku samotného činelu)
¤ Ztráta pozornosti a sluchová únava – protože se mozek musí podvědomě strašně snažit, aby z tohoto rozmazaného spektra rozšifroval jednotlivé nástroje a prostor a vůbec všechno, poslech digitální hudby začne po ½ hodině unavovat a místo radosti nudit, dokonce způsobovat podvědomý stres
Za všechno může čas
Když se u špičkových hodin sníží fázový šum např. o oněch 5 dB, energie vážně otravných parazitních postranních pásem automaticky dramaticky klesne. Divné kopce kolem tónů se promění zpět v extrémně ostré skalpelem vyřezané jehly a slité frekvence se od sebe oddělí. Přestanou se spektrálně smíchávat a zvuk získá onen pověstný úlevný analogový klid, hloubku a dokonale přirozené kontury, kde každý tón má své jasně ohraničené místo.
Co že dělají ty hlavní hodiny?
Hlavní hodiny jsou nezbytné, protože digitální zvuk není zvuk – jsou to pouze měření prováděná v přesných časových okamžicích. Hlavní hodiny určují, kdy k těmto měřením dochází. Pokud je načasování špatné, zvuk je špatný – i když jsou všechny jedničky a nuly správné.
Zde je řetězec událostí, aneb jak funguje digitální reprodukce
Když přehráváte hudební soubor, DAC musí například při vzorkovací frekvenci 44,1 kHz zpracovat 44 100 vzorků za sekundu. Hlavní hodiny fungují jako mimořádně přesný metronom a určují, kdy má přijít další vzorek a kdy jej má převodník zpracovat. Čím přesnější je časování, tím menší je nežádoucí kolísání okamžiku, kdy k jednotlivým operacím dochází – tedy jitter.
Pokud je metronom dokonale stabilní, výsledná analogová sinusová vlna je perfektní. Pokud se odchyluje a nedodržuje absolutně přesný čas, je tvar vlny vykreslen nesprávně - a tak pak zní i hudba. Žádné hodiny nejsou dokonalé...
Luteciové hodiny jsou nejpřesnější měřič času všech dob
...ale v digitálu tahle chyba, jenž se nazývá jitter a měří se v pikosekundách – bilionech sekundy – vážně vadí. Lepší přijít na rande se skvělou samičkou o ¼ hodiny pozdě, než 100 pikosekund v hudbě.
Sluch ta mrcha jedna proradná, aneb osud miluje černý humor
Existují 2 typy digitální časové chyby:
a) absolutní chyba - to je když odiny běží třeba na 44,1001 kHz místo 44,1 kHz; to způsobí chyby ve výšce tónu, ale to paradoxně až tak nevnímáme, navíc je to v dnešní době už dost vzácné
b) časové variace aneb fázový šum – tak tohle je problém, to je ten slyšitelný typ, kdy tick přichází o něco dříve nebo o fous později - a to poslech hodně rozhodí (naštěstí moderní vysoce kvalitní hodiny už mají extrémně nízký fázový šum - konečně začíná být digitál k blaženému zavření očí, zasnění se a odplutí do hájemství hudby, kterou v tichu noci soustředěně posloucháte - a stačí na to mít slušné hodinky)
Vše podstatné z rozsáhlého povídání výše
V digitálním audiu konečně můžeme dosáhnout dokonalé přesnosti amplitudy a tím osledním faktorem, který odlišuje dobrou digitální reprodukci od vynikající – mimořádně přesné časování jednotlivých vzorků s odchylkami v řádu pikosekund. No a to zajišťuje generátor hlavních hodin, třeba zrovna ten dnešní představený SOtM sCLK-OCX10ultra
VLASTNOSTI a SPECIFIKACE (generátor hlavních hodin SOtM – sCLK-OCX10ultra)
¤ výstup sinusového hodinového signálu 10.000 MHz (po našem 10 MHz)
¤ všech 10 izolovaných hodinových výstupů je galvanicky izolovaných

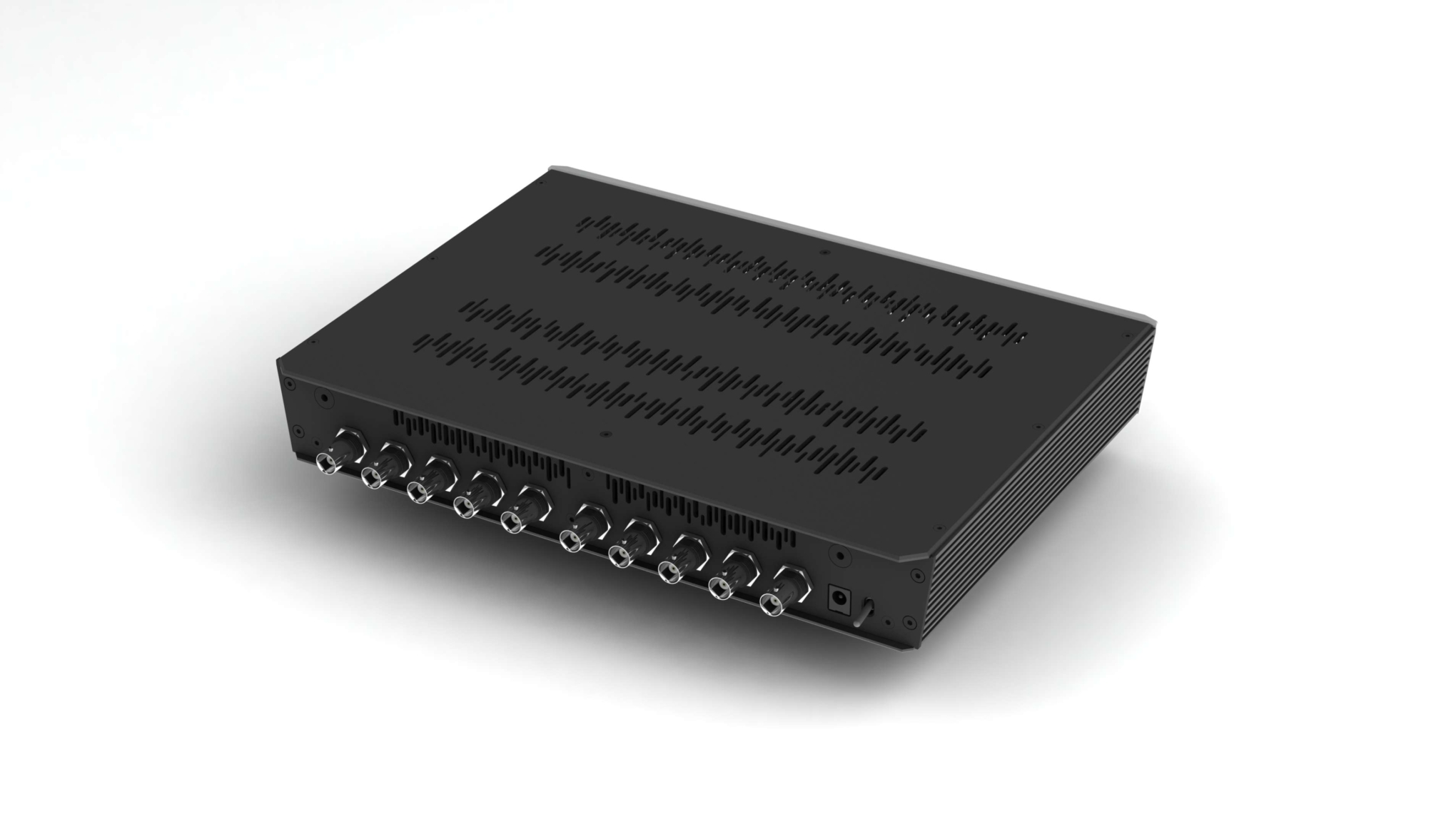

¤ 10x BNC konektorů 50Ω, volitelně 75Ω
¤ extrémně nízký fázový šum
¤ obvod regulátoru s velmi nízkým šumem
¤ teplotní stabilita: ±5 ppb
Uživatelské rozhraní: 1x provozní indikátor LED
Výstupní hodinový signál:
Frekvence: 10 000 MHz sinusový průběh
Typická výstupní úroveň: > 9 dBm (1,783 Vpp při 50 Ω), ±2 dBm
Výstup: galvanicky izolovaný
Výstupní konektory:
¤ 50 Ω BNC konektor x 10
¤ volitelný 75 Ω BNC
Typický fázový šum interního OSC:
¤ 10 Hz: -145 (dBc/Hz)
¤ 100 Hz: -160 1 kz: -165 (dBc/Hz)
¤ 10 kHz: -168 (dBc/Hz)
¤ 100 kHz: -170 (dBc/Hz)
Teplotní stabilita (0 až +50 ℃): ±5 ppb
Vstupní stejnosměrné napájení:
Vstupní napětí: 12 V DC
DC Tolerance napětí: -0,05 / +0,5 V DC
Vstupní proud: max. 3 A
Adaptérový konektor: 5,5 mm vnější průměr / vnitřní průměr 2,1 mm
Provozní prostředí:
Provozní teplota: +10 ~ +30 ℃
Skladovací teplota: 0 ~ +40℃
Provozní a skladovací vlhkost: 10 % ~ 90 %
Ostatní:
Rozměry: 298 x 227 x 50 mm
Hmotnost: 1,7 kg
Doporučená cena: 6.200 / 6.990 / 7.500 GBP/EUR/USD (základní verze starší generace, modelu sCLK-OCX10 se v době svého uvedení - představena 2017, prodeje začaly začátkem 2018 - prodávala za 3.500 / 3.700 / 3.800 $/£/€, výrazný nárůst ceny nové verze Ultra reflektuje osazení 10 samostatných výstupních modulů a pokročilejší stínění novinky, no a samozřejmě inflaci; ceny jsou vždy pouze orientační, konkrétní koncová cena v daném místě záleží na lokálním DPH a dalších ekonomických faktorech jako cena dopravy, clo...)
