...tak tento integráč sakra nadstandardní přibral 2 kg na váze a na konci názvu mu přibylo D - jako digital. Novinkou na planetě HiFi je high-end integrovaný zesilovač s DAC TAD-A1000D
Jsme v nejlepší integrované společnosti, do jisté míry definovatelné dle hmotnosti...
Svůj k svému - část 2. | GERMAN PHYSIKS
...viz přehled ve větším úvodním odstavci v odkazu výše. Špičkový high-fidelity produkt by měl mít precizně odstíněné bytelné bydlení (čti - pouzdro), proto je vnitřní struktura špičkového integrovaného zesilovače 5komorová, s odděleným ubytováním pro předzesilovač, výkonový zesilovač, digitální vstup, výkonový transformátor a řídicí bloky. Tím se radikálně potlačuje rušení mezi obvody a trochu i vliv vnějších vibrací.
Na ty se plnou intenzitou zaměřuje spodní část schrány využívající 3bodovou nosnou konstrukci s integrovanými hroty. Montážní konstrukce ISO minimalizuje dopad vibrací přenášených z podlahy a jasně definuje body zatížení pro zlepšení izolačního výkonu. Terminály pro reprokabely na zadní straně jsou navíc stejného velkého typu jako v ultimativní řadě TAD Reference, což zvyšuje mechanickou a potažmo elektrickou stabilitu připojení.
Digitální derivát vloni představeného integrovaného zesilovače je ve verzi "s D" obohacen o digitální vstupy, zdědil pečlivě navržené analogové zesilovací obvody svého designového dvojčete a zároveň zahrnul renomované technologie digitálního zpracování signálu a digitálně-analogového převodu značky TAD (což v dostupnější řadě Evolution znamená D/A převodník TAD-DA1000TX - viz obr. níže). Osvědčená kombinace kterážto umožňuje věrnou reprodukci hudby v analogovém i digitálním formátu.
Digitální integrovaní, signál zesilující novinka rozšiřuje škálu možností dostupných pro náročné audiofily, ať už hledají dokonalou analogovou reprodukci hudby nebo špičkovou reprodukci digitálních audio zdrojů, integrované zesilovače TAD umí uspokojit rozmanité preference. TAD-A1000D harmonicky doplňuje řadu reprosystémů Evolution Series a zajišťuje silný a artikulovaný zvuk, který je charakteristickým znakem firemní desítky let trvající tradice.
Maximální symetrie obvodů a rozvržení
Přesné zarovnání kladných a záporných proudů, které procházejí kmitacími cívkami reproduktorové jednotky, je zásadní pro řízení její membrány s bezkonkurenční přesností. Aby toho bylo dosaženo, používá TAD konstrukci s můstkovou zátěží (BTL - Bridge-Tied Load), která propojuje 2 odlišné zesilovače ve vyvážené konfiguraci pro levý a pravý kanál a zahrnuje vstupní i výstupní stupně - řešení zajišťující absolutní symetrii mezi kladným a záporným napájením. Transformátorové cívky, stejně jako usměrňovací, vyhlazovací a stabilizační obvody, jsou dále pro každý kanál k dispozici samostatně. Tato konfigurace dosahuje symetrie mezi oběma kanály v rozvržení a vzoru desky plošných spojů – a dokonce i v délce zapojení. Pečlivé úsilí značky o dosažení maximální symetrie mezi levým a pravým kanálem a mezi kladnými a zápornými signály sahá ještě dále. TAD-A1000D dál zvyšuje svoji dokonalost začleněním samostatných uzemňovacích bodů pro předzesilovač, výkonový zesilovač a digitální vstupní stupně.
Vysokokapacitní transformátor s vyšší čistotou a účinností
Napájení novinky je podporováno robustním toroidním transformátorem spojeným s lineárním regulátorem. Pro zvýšení čistoty napájení jsou vnitřní cívky transformátoru přímo připojeny k napájecímu obvodu, čímž se minimalizují jejich kontaktní body s přívodními vodiči. Svorky pro přímo připojené cívky, montážní svorky pro desky plošných spojů a upínací šrouby jsou z čisté mědi a ještě navíc potaženy nemagnetickými materiály, aby se eliminovalo i sebemenší magnetické zkreslení. Průřez jádra transformátoru je kruhového tvaru, což zlepšuje kontakt mezi jádrem a cívkami, a tím minimalizuje nežádoucí rozptylový magnetický tok a vibrace. Takto precizní transformátor se vyznačuje zvýšenou čistotou a citlivostí, což pak přispívá k mimořádně přesnému řízení membrán měničů.
Zjednodušený, vysoce čistý obvod DAC
TAD-A1000D využívá ve svém převodníku proudu na napětí proprietární zesilovač s proudovou zpětnou vazbou, ten přivádí proud z D/A převodníků přímo zpět, bez zbytečných mezistupňů, čímž zajišťuje zjednodušený a vysoce čistý převod signálu. Tato konstrukce dosahuje nižší impedance a zvýšené odolnosti proti šumu, a tak přispívá k přenosu čistých signálů do předzesilovacího stupně.
UPCG 3. generace s hlavními hodinami s ultra vysokým poměrem signál/šum

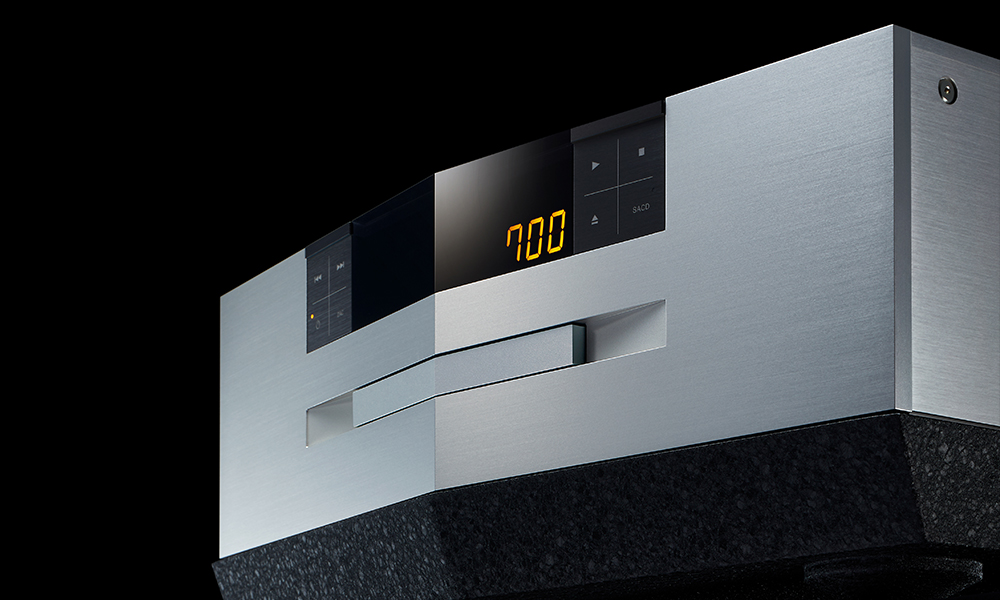

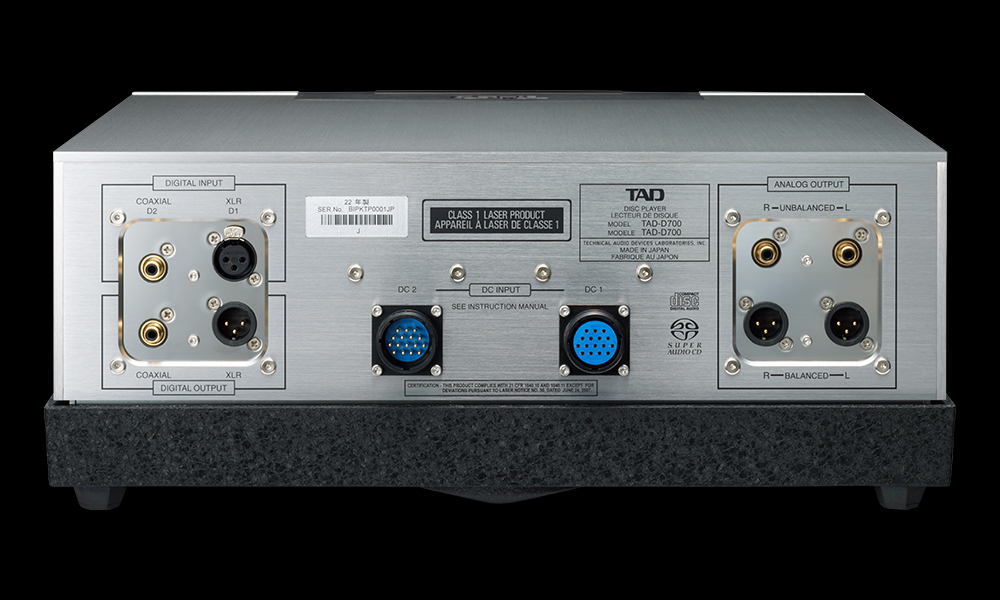

UPCG je ultrapřesný krystalový generátor původně vyvinutý pro SA(CD) přehrávač TAD-D700 Reference Series (3x obr. výše, test jeho designově shodného předchůdce D-600 níže, v závěru materiálu) a pyšní se ultra vysokým poměrem signálu k šumu. UPCG je vybaven proprietárním oscilátorem TAD s krystalem s řezem SC, který snižuje fázový šum a minimalizuje vliv teplotních výkyvů na stabilitu oscilace při a zabraňuje tepelným šokům. Oscilátor poskytuje konzistentně vysoký poměr C/N po delší dobu a je zodpovědný za plynulou a dynamickou reprodukci hudby s vynikajícími prostorovými charakteristikami. (níže obr. UPCG 3. generace)
Proprietární asynchronní USB přenosový obvod od TADu
Patentovaný asynchronní USB přenosový obvod zabudovaný do TAD-A1000D výrazně snižuje zpoždění v provozu programovatelného hradlového pole (FPGA - Field Programmable Gate Array), čímž prakticky eliminuje zkreslení na nízkých úrovních. USB přenosový obvod zpracovává vzorkovací frekvenci 11,2 MHz používanou DSD256 a ve spojení s UPCG poskytuje vysoce mňam kvalitní výkon.
Bezchybný obvod předzesilovače
V předzesilovacím stupni čeká vysoce výkonný, jednostupňový proudově zpětnovazební zesilovač, původně vyvinutý pro předzesilovače řady Reference (3x obr. níže předzesilovač TAD C-700). Pro optimalizaci komplementarity signálu byly vyhodnoceny výkonové charakteristiky každého FET zařízení a vybrali odpovídající páry pro kladné a záporné prvky v TAD-A1000D. Tato pozornost k detailům podstatně zvýšila stabilitu jeho předzesilovacího obvodu.
Středový knoflík hlasitosti je vybaven kuličkovým ložiskem
Ovladač hlasitosti TAD-A1000D poskytuje vynikající estetický a hmatový zážitek. Jeho instalace na vysoce přesných kuličkových ložiskách zajišťuje mimořádně plynulé otáčení. Středově umístěný design ztělesňuje symetrické uspořádání vnitřních obvodů, což zesilovači dodává vytříbený a elegantní vzhled v tradici hi-fi komponentů řady Evolution.
Propracované řešení pro tlumení vibrací
Předzesilovací stupeň, výkonový zesilovač, transformátor, řídicí obvod a digitální vstupní stupeň TAD-A1000D jsou fyzicky odděleny do 5 samostatných komor uvnitř skříně. Tato pětikomorová vnitřní konstrukce účinně chrání celou jednotku před vnějšími vibracemi a poskytuje robustní a stabilní zemnící potenciál. Je pozoruhodné, že napájecí část je mechanicky a elektricky stíněna, aby se minimalizoval šum a zvýšila čistota signálu. Robustní tělo integrovaného zesilovacího monstra je podepřeno 3 nohami, z nichž každá je vybavena vnitřním obráceným hrotem. Tato konstrukce fyzicky izoluje šasi od vnějších vibrací přenášených podlahou. Minimální kontakt mezi schránou TAD-A1000D a povrchem zabraňuje ovlivňování vnitřních obvodů a komponent vnějšími vibracemi. Tato komplexní konstrukce s tlumením vibrací umožňuje kondenzovanější a energičtější reprodukci zvuku a zachovává prostorové nuance hudby. Zadní panel je vybaven odolnými, extra velkými reproduktorovými terminály, podobnými těm, které se nacházejí ve výkonových zesilovačích řady Reference. Tyto terminály snižují mechanické a elektrické namáhání připojených reproduktorových kabelů, čímž zvyšují jejich stabilitu a optimalizují jejich výkon.
Zakázkově vyrobené díly a komponenty
Do konstrukce byla začleněna řadu zakázkových komponentů a dílů, aby byla kvalita povýšena na v segmentu úroveň nebývalou. Zakázkově navržené elektronické ovládání hlasitosti TAD zajišťuje mimořádně přesný útlum a ultra nízké zkreslení - menší než 0,0005 % při vstupním napětí 1 Vrms. V audio obvodu jsou aplikovány nemagnetické kondenzátory a rezistory pro minimalizaci magnetických efektů. Aby se zabránilo magnetickému zkreslení a snížení kvality zvuku, jsou použity pozlacené přívodní vodiče z bezkyslíkaté mědi (OFC - čti Oxygen-Free Coopper, - zásada 4N platí v HiFi ve všem = nikdy na ničem nešetřit, neb čistota mědi až 99,99 % znamená menší oxidaci - a kabel uvnitř nečerná a neztrácí své vlastnosti ani po letech používání; bez diskuzí lepší vodivost - neboť nižší elektrický odpor znamená stabilnější přenos audio signálu bez ztrát; smysl živoa našeho je čistší zvuk - kabel z OFC mědi poskytují detailnější a věrnější zvuk oproti levným materiálům) bez niklového pokovení pro rezistory a nízkozkreslovací filmové kondenzátory - které zpracovávají všechny kritické analogové audio signály, a čipové rezistory s nemagnetickými elektrodami redukují proudové smyčky. Výstupní obvod vysoce čistého DAC navíc obsahuje ve svém I/V převodníku spolehlivé nemagnetické uhlíkové filmové zpětnovazební rezistory. Vstupní stupeň I/V obvodu po D/A převodu a stupeň předzesilování využívají FET součástky pečlivě vybrané a spárované našimi certifikovanými řemeslníky. Dále jsou v zesilovacím stupni použity čtyři velkokapacitní elektrolytické vyhlazovací kondenzátory s kapacitou 33 000 µF. Aplikované kondenzátory jsou patentované proprietární konstrukce a byly vyvinuty na základě ultra přísného testování a poslechových vyhodnocení (čti - práce snů).. Aplikované kondenzátory jsou patentované konstrukce společnosti TAD a byly vyvinuty na základě ultra přísného testování a poslechových vyhodnocení (čti - práce snů).
Neb verzi "bez D", tedy první integrovaný zesilovač za historii japonské ultimativní společnosti znáte, níže hlavní vizuální rozdíl (vpravo nahoře) mezi před rokem představenou verzí bez DAC a digitálních vstupů...
vloni představený TAD-A1000 bez digitálních vstupů / novinka TAD-A1000D
↑↓ dnes představovaná novinka s DAC - ob obrázek dál její před rokem představený základ ↑↑↓↓
Zpředu ono DAC / neDAC není moc znát... u obou bratských modelů obě barvy povchu ↑↓
SPECIFIKACE (integrovaný zesilovač s digitálními vstupy TAD-A1000D)
: Jmenovitý výkon: 250 W (1 kHz, 4 Ω)
Jmenovité zkreslení: 0,05 % nebo méně (1 kHz, 4 Ω 125 W)
Poměr signál/šum: 100 dB nebo vyšší
Frekvenční odezva: 10 Hz – 50 kHz (+0 dB / -3 dB)
Zisk: 41,5 dB
Analogové vstupní terminály (impedance):
¤ 3x symetrické (100 kΩ)
¤ 2x nesymetrické (50 kΩ)
Digitální vstupní terminály:
¤ 1x symetrický
¤ 1x koaxiální
¤ 1x optický
¤ 1x USB
Podporované vzorkovací frekvence:
¤ XLR / koaxiál - 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
¤ optika - 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
¤ OS / USB - 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, DSD64, DSD128, DSD256
Provozní prostředí USB: vysokorychlostní USB 2.0
Ostatní:
Napájení: AC 100 V, 50 Hz / 60 Hz
Spotřeba energie:
¤ běžná - 130 W
¤ v pohotovostním režimu - 0,5 W nebo méně
Rozměry: 440 × 200 × 553 mm
Hmotnost: 31 kg
Doporučená cena:
¤ stříbrná verze - 4,180.000 japonských jenů (¥, podomácku 円)
¤ černá varianta - 4,235.000 JPY (včetně daně - model v černé bude vyráběn na zakázku, cca 23.000 EUR; japonské domácí ceny jejich HiFi bývají předmětem odůvodněné oficiálně povolené závisti, navíc mají menší než ½ DPH než my; ceny jsou vždy pouze orientační, konkrétní koncová cena v daném místě záleží na lokálním DPH a dalších ekonomických faktorech jako cena dopravy, clo..)
Hi-Fi Voice & TAD (Laboratories):
Evoluce byla integrována - příběh 1. | TAD LABORATORIES
R1TX neboli Reference v novém | TAD LABORATORIES
59580 Hz z jednoho bodu | TAD LABORATORIES
*
TAD Compact Reference - test Hi-Fi Voice
Barva zvuku | TAD LABORATORIES / B&O
Vnitřně obrácené hroty a BTL | TAD LABS
*
革新的に příběh 2. | TAD LABORATORIES
TAD Evolution One - test Hi-Fi Voice
*
*
Dražší řada elektroniky TAD Reference ↑↑ (doplněná produkty Esoteric) dostupnější Evolution Series ↓ a porfolio 10 reprosoustav - to je TAD (Technical Audio Devices Laboratories, Inc.)

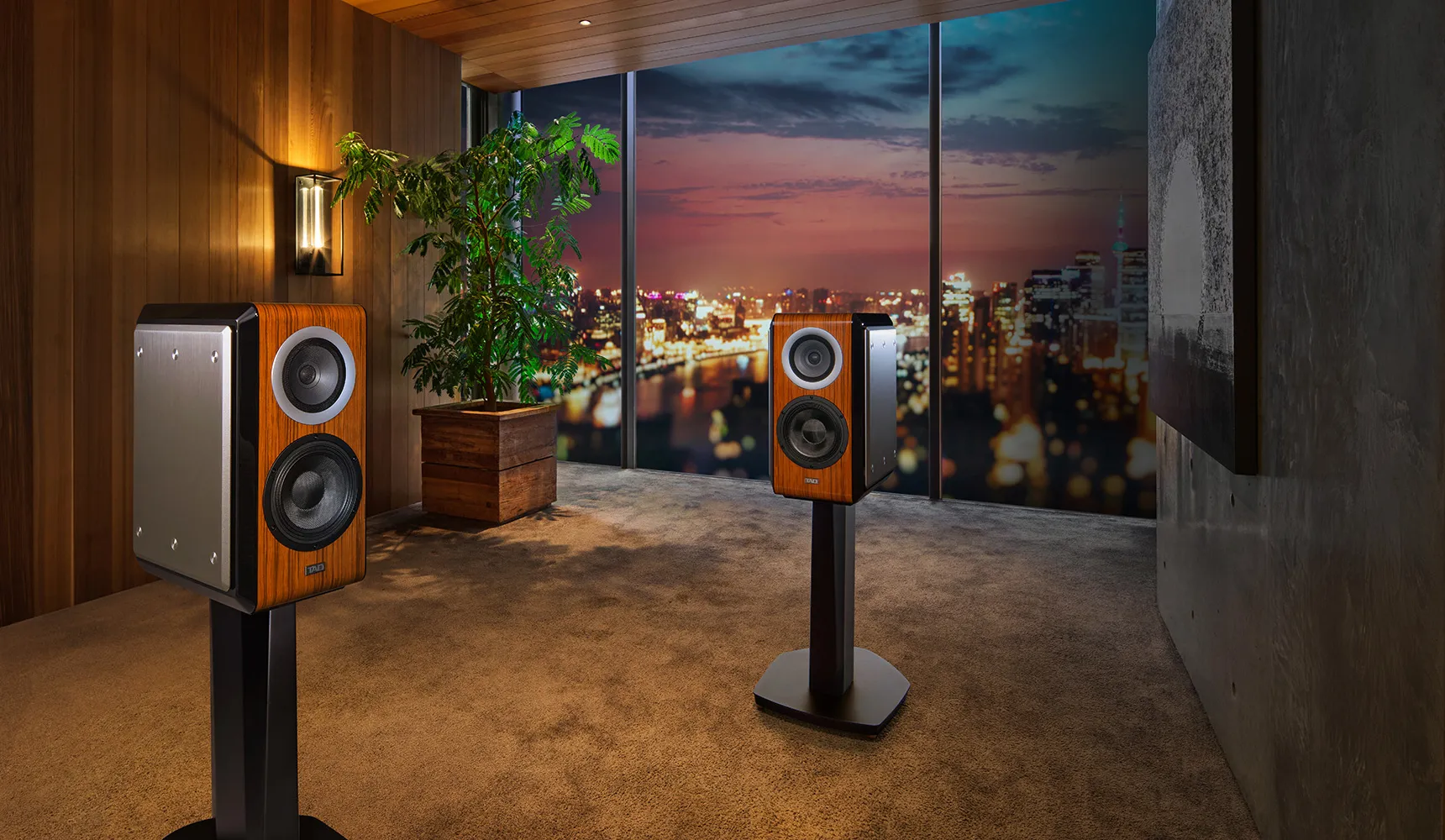

Potěcha oka štěstí ucha ↑↓ to jsou TAD-CE1TX (čti - Compact Evolution One TX) japonské štěstí za 34 t. evropských eur
