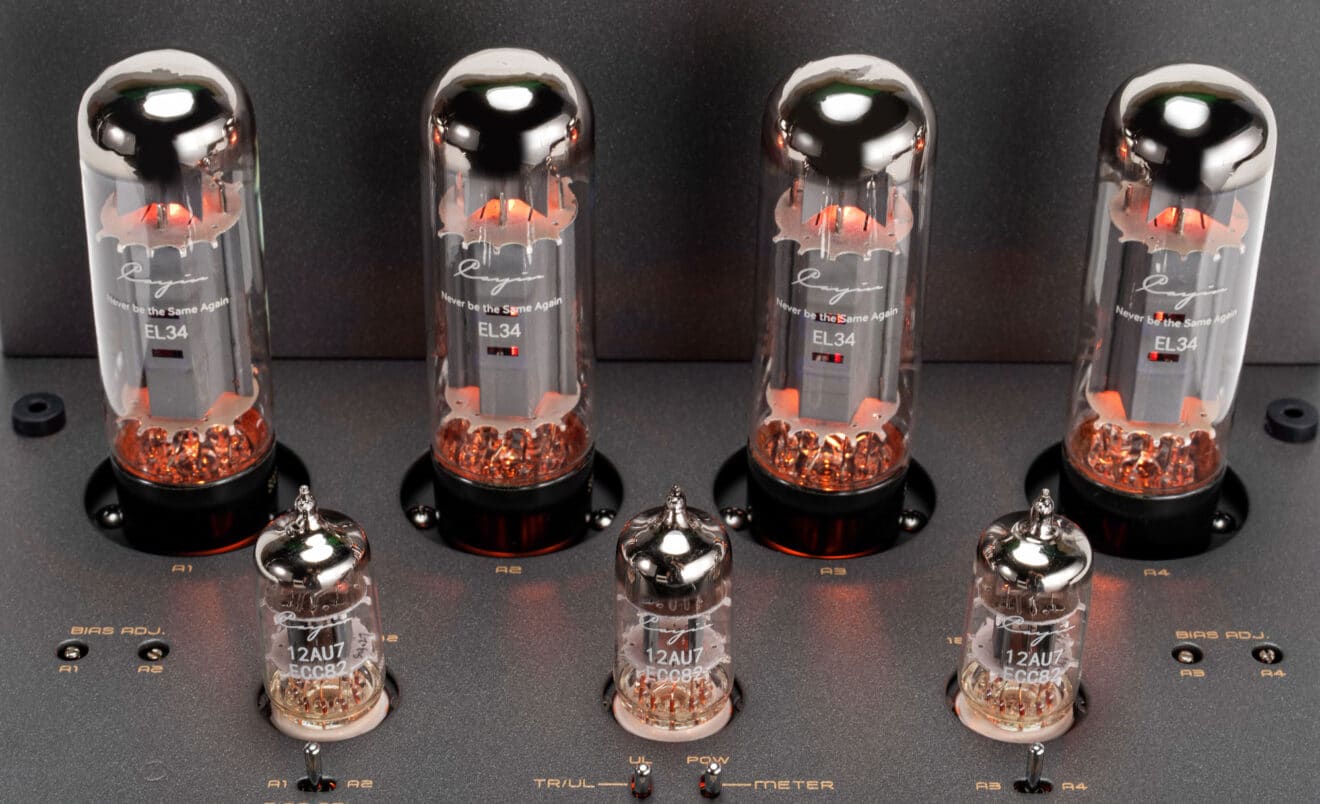

Je to něco jako nikdy neochutnat třeba ležák - nikdy nic osazené EL34 neslyšet. Asi proto vznikl cenově dostupný, rovnou čtyřmi (4 vyšší štíhlé krásky na obr. výše) legendami mezi výkonovými elektronkami, nepřímo to žhavenou výkonovou pentodou s oktalovou (čti - 8vývodovou) paticí, totální klasikou vyzbrojený lampový integrovaný zesilovač Cayin Jazz 70
↓ ceněný dražší dárce orgánů / na nich stojící dostupnější novinka ↑
Nový cenově atraktivní lampáč je jen jemně odlehčenou (čti - základ typu ručně vinutý toroidní transformátor, či výstupní transformátory vlastní výroby a elektronky - vše důležité co dělá zvuk zvukem zůstalo) verzí osvědčeného modelu (viz obr. výše a odkaz níže) jenž je dárcem DNA i orgánů - jen prostě za méně peněz...
V Schlüchternu vsadili na Jazz | CAYIN
Superznámá výkonová pentoda jménem EL34 (pokud jste Amík, nebo z tamního kontinentu, vaší řečí resp. ekvivalentem v americkém značení je 6CA7). Původ téhle legendy sahá do poloviny posledního století minulého tisíciletí, kdy ji představil po dlouhá desetiletí velký inovátor našeho oboru nizozemská společnost Philips. V 50. letech 20. století byla EL34 předsavena jako vrchol evoluce (princip pětipólové elektronky (čti -pentody) si nechal inženýr Bernard Tellegen z laboratoří Philips patentovat přesně před 100 lety, v roce 1926 - zatím jsme moc dál nedošli).
Dodnes se skvělá vymyšlenost (skvostný vynález pentody) z léta Páně, kdy Miles Davis (nar. 26. května 1926 - to byl ten jenž ovlivnil veškerou hudbu nejen jazz - z jeho podoby v posledních dekádách života se středověkou rytinou zobrazení ďábla mrazí - stejně jako dodnes z jeho hudby) vstoupil na tento svět. V témže roce přišla mezi nás i australsko britská operní superstar, sopranistka par-excellence nadčasového významu, ostatně nějaký Luciano Pavarotti ji označil za „hlas století“. Milovníci klasiky si dobře pamatují událost toho roku - kdy Leoš Janáček složil a premiéroval slavnou Sinfoniettu. Byť jde o dodnes populární (po planetě hranou) skladbu insipirovanou Brnem (L.J. k skladbu původně nazvanou Vojenská sinfonietta koncipoval jako oslavu svobodného města Brna. Každá z 5 vět skladby je přímo inspirována konkrétním brněnským místem, atmosférou nebo historickým objektem (malý speciál nejen pro Brňáky, v tamní domorodštině štatlaře):
I. věta: Allegretto (Fanfáry) – Lužánky – Úvodní monumentální fanfáry zosobňují radost a svobodu. Původním podnětem byl pro Janáčka poslech dechové hudby v parku Lužánky, kde vojenská kapela doprovázela sokolské cvičení. Chtěl touto větou vyjádřit pozdrav „svobodnému člověku“ a městu.
II. věta: Andante – Hrad Špilberk – Odráží temnou a pohnutou historii brněnské dominanty, která byla dlouhá léta obávanou pevností a vězením národů. Hudba zpočátku evokuje tíživou minulost hradu, ale postupně přechází do jasu, který symbolizuje jeho proměnu v mírumilovné místo.
III. věta: Moderato – Královéklášterský klášter – Tato část je spjata s augustiniánským klášterem na Starém Brně, kde autor prožil své mládí jako fundatista (čti - sborový zpěvák). Hudba zde vyjadřuje klid, posvátnou atmosféru klášterních zahrad a odráží osobní vzpomínky na dětství.
IV. věta: Allegretto – Ulice – Rychlá a rytmická věta zachycuje ruch a pulzující život v ulicích Brna. Janáček v ní oslavuje novou, moderní tvář města, které se po vzniku Československa začalo dynamicky rozvíjet a ožívat energií svých obyvatel.
V. věta: Andante con moto – Brněnská radnice – Závěrečná věta je inspirována Novou radnicí (tehdejším sídlem zemské správy a symbolem samosprávy města). Celá skladba vrcholí velkolepým návratem úvodních fanfár, které Janáček vnímal jako symbolické vítězství, rozkvět a zářivou budoucnost Brna.
Světová premiéra Sinfonietty se konala ve Smetanově síni Obecního domu v Praze 26. června 1926 v rámci kulturního programu VIII. všesokolského sletu. Skladbu tehdy pod taktovkou (skvělého dirigenta) Václava Talicha provedla Česká filharmonie, kterou pro monumentální úvodní a závěrečné fanfáry posílila pražská posádková vojenská hudba. Dílo dodnes patří k nejhranějším českým orchestrálním skladbám na téhle planetě..
V roce zrození pentody byl založen i Symfonický orchestr Československého rozhlasu (První pravidelné vysílání na světě bylo zahájeno 2. listopadu 1920 v americkém Pittsburghu na stanici KDKA. V Evropě jako první spustila pravidelné vysílání britská BBC1 také v listopadu, ale 1922. Tehdy jsme byli nějak víc "in", v prvorepublikovém Československu pravidelné vysílání začalo 18. května 1923 ve 20:15 z provizorního studia v zapůjčeném skautském stanu v Praze-Kbelích, kdyžrůkopníkem byla soukromá společnost Radiojournal. Úplně 1. místní vysílání trvalo zhruba hodinu, provázely ho silný déšť, vítr a štěkot psa a skládalo se z krátkého ohlášení a hudebního programu a Československo se tímto počinem stalo 2. zemí v Evropě (po zmíněné Velké Británii), která spustila pravidelné rozhlasové zpravodajství a program pro veřejnost) nu a 3 roky na to tu byl dodnes dobře fungující...
Tak jsme si připomenuli jaký byl svět přesně před 100 lety a nyní proč si tehdejší vynález (rsp. jeho vrcholnou evoluci) dodnes rádi poslechneme. Nekratší definice je, že vukový charakter EL34 je sluchu prostě říjemný. Jde o teplý a dynamický zvuk s plným, bohatým středovým pásmem a uchu lahodícími pevnými basy. Nabízí i charakteristiké jasné až lehce zvonivé výšky, které si i při silném vybuzení zachovávají čitelnost. Neb se elektronka dekády používá i v kytarových zesilovačích - je zvuk lampy typicky spojován s „britským“ kytarovým zvukovým charakterem (využívají ji např. klasické aparáty Marshall). Je to oblíbená volba pro rockové, bluesové i metalové aparáty, kde muzikanti vyhledávají přirozenou dynamiku a hřejivý lampový overdrive. Tak to byla dnes dlóóuhá vsuvka, nyní už do teď...
Integrovaný zesilovač Cayin Jazz 70 je vstupním modelem řady Jazz od ověřené osvědčené snad lze říci renomované HiFi značky soustředící se právě na lampová řešení. Využívá v titulku zmíněnou čtveřici výkonových elektronek EL34 zapojených v konfiguraci push-pull. Zesilovač disponuje přepínačem na horním panelu, kterým můžete přímo ovlivnit chování elektronek EL34 a tím výsledný zvuk:
¤ Ultralineární režim (35 W na kanál) přináší plný výkon. Zvuk získává na dynamice, basy jsou pevnější a průraznější, což se skvěle hodí pro poslech rocku, popu nebo klasickou orchestrální hudbu
¤ Triodový režim (17 W na kanál) snížuje výkon na polovinu. EL34 v tu chvíli nabízí typický, jemný, muzikální a hřejivý charakter s fantastickým podáním především vokálů, ideál pro jazz či akustické nahrávky

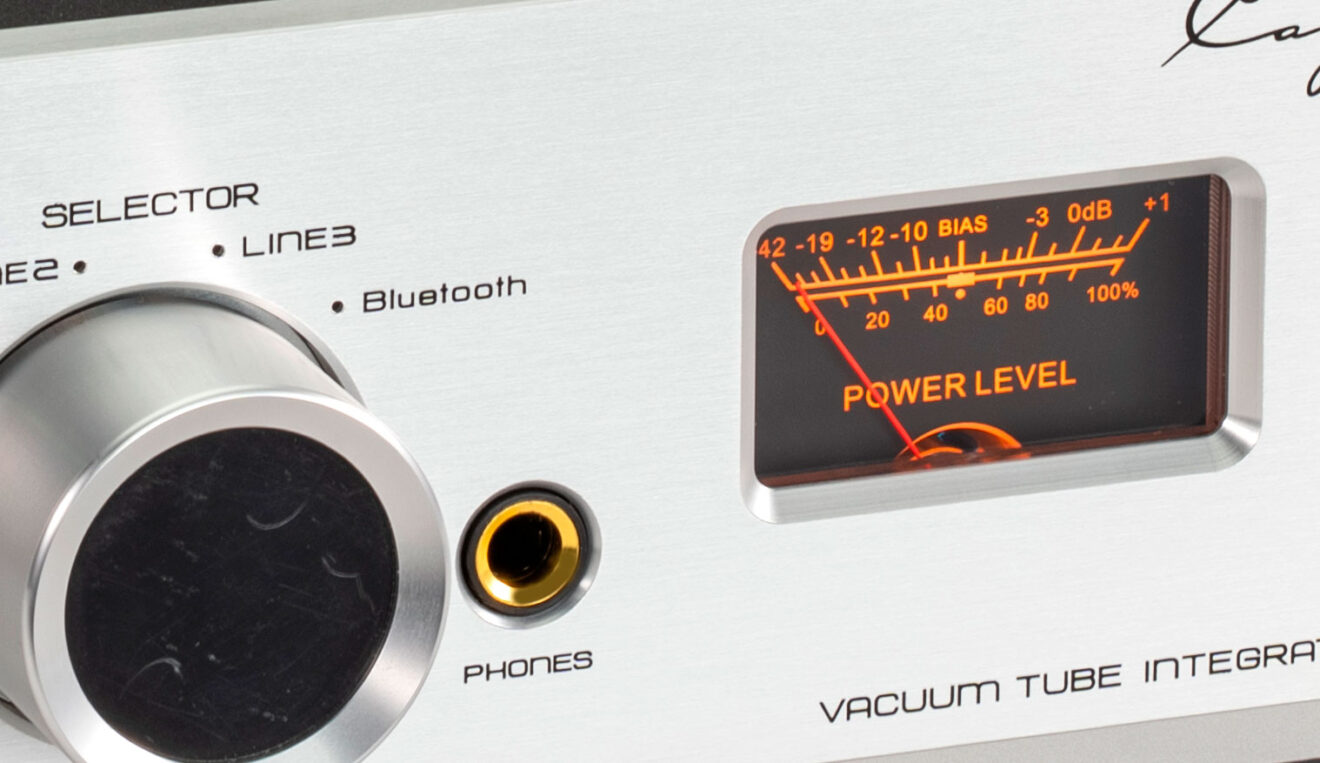

O buzení a zpracování signálu se stará (viz úvodní obr. - předsazená trojice elektronek 12AU7 / ECC82 Pokud byste chtěli zvuk časem upravit (tzv. tube rolling), zapojení Cayin Jazz 70 je na to připraveno a na pokusy vám dává zelenou. Viz zmínka výše původní originální EL34 můžete bez obav zaměnit za ekvivalentní lampy typu 6CA7, případně 6L6 nebo 5881. Drobné doladění nadoraz pasující vašemu systému, prostoru, uchu se řeší na čelním panelu, kde se nachází 2 ručičkové indikátory, které slouží nejen jako VU metry při přehrávání, ale také k přesnému nastavení klidového proudu (BIASu) pomocí trimrů pro každou lampu zvlášť (vhodno / nutno při jejich výměně). Konektivita novinky kombinuje klasickou ruční konstrukci (point-to-point zapojení) s moderními bezdrátovými technologiemi, takže obsahuje integrovaný Bluetooth 5.1 s prémiovým DAC čipem ESS Sabre ES9018K2M, takže k zesílení starobylou technologií, do něj můžete streamovat hudbu přímo z telefonu v nejvyšší bezdrátové kvalitě díky kodekům LDAC a aptX HD. Pro klasické zdroje (CD přehrávač, externí streamer) jsou na zadním panelu připraveny 3 analogové RCA vstupy (viz 2. obr. níže)

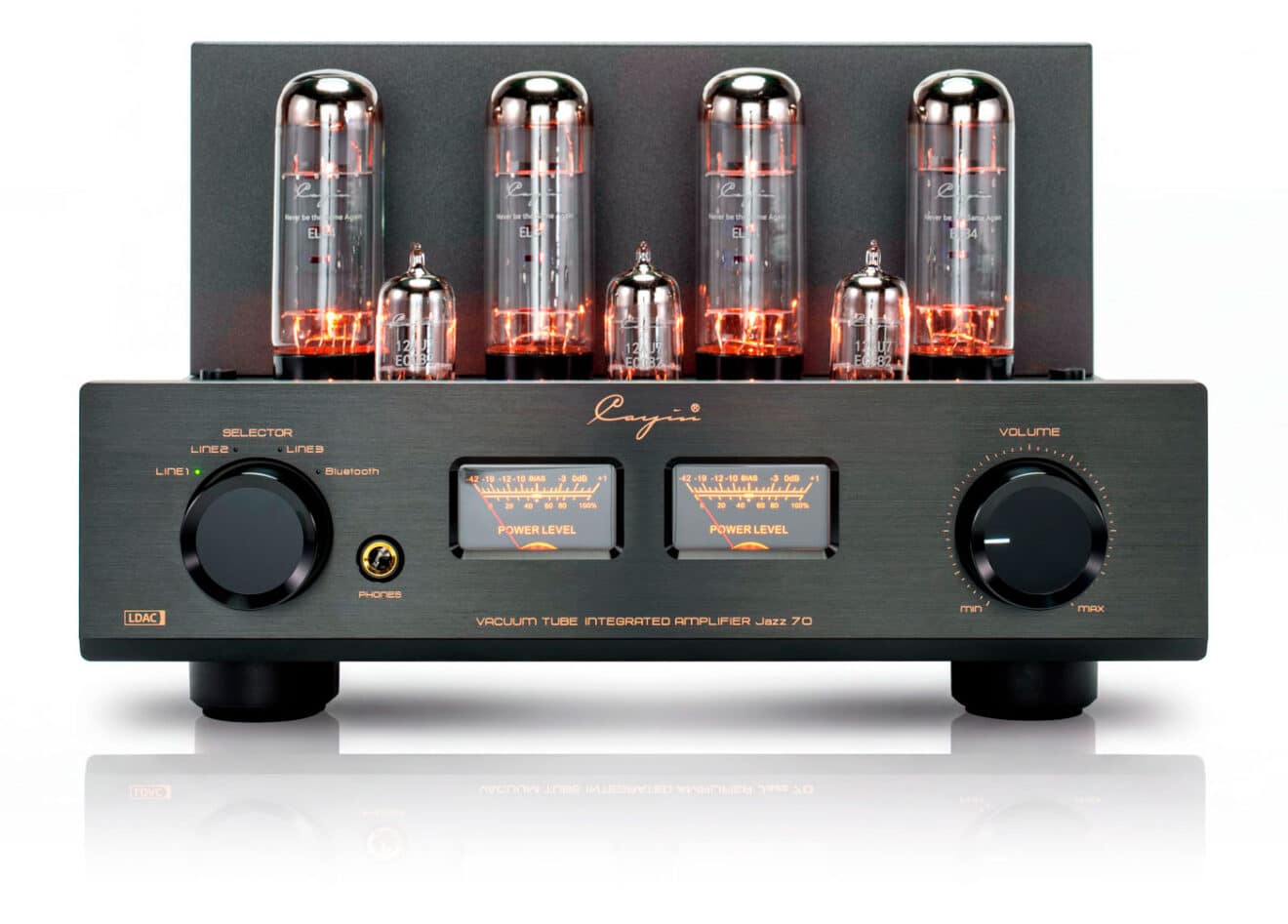

dražší dárce Cayin Jazz 80 výše / dostupnější novinka Cayin Jazz 70 níže
SPECIFIKACE (integrovaný elektronkový zesilovač Cayin Jazz 70)
Typ zapojení: třída AB1, push-pull (Česky šup sem šup tam, oficiálněji tlačit-táhnout, aneb když 2 aktivní prvky (jedno jestli elektronky nebo tranzistory) pracují v protifázi, přičemž 1 zpracovává kladnou půlvlnu signálu a ten druhý zápornou ½vlnu. Princip fikaně řeší nedostatky jednodušších zapojení (třídy A s jedním koncovým prvkem, neboli single-ended - mimořádně přirozený zvuk, ale s mnoha konstruknčími nástrhami.. negativa platí jen pro "levné" nesymetrické zapojení - jinat total mňam) a nabízí specifické vlastnosti pro reprodukci zvuku. Funguje to tak, že vstupní signál se pomocí fázového invertoru rozdělí na dvě ½ s opačnou fází a každá ½ signálu jde do 1 koncové elektronky, která zesílí jen tu svou část, což se pak sečte na výstupu, kde výstupní transformátor nebo zapojení obvodu obě ½ opět spojí dohromady do kompletního, už silně zesíleného signálu. Hlavní výhodou je vyšší výkon, než by bez toho byl. Díky rozdělení práce lze dosáhnout až několikanásobně vyššího výstupního výkonu než u 1 koncového prvku při stejném napětí. Jak to u výhod (a když se nedaří u nevýhod) bývá, řešení přináší i další klady - tady dotlačení zkreslení. Sudé harmonické zkreslení (označované jako druhá, 4. či 6. harmonická frekvence - což je v praxi to, proč se našemu sluchu lampáče líbí – je typ zkreslení, při kterém zesilovač k původnímu tónu přidá frekvence, které jsou přesným sudým násobkem původního kmitočtu) se vzájemně odečte a vyruší, což vede k čistšímu zvuku při vyšších hlasitostech. Nu a základem naší evoluce obecně je efektivita - obvody mohou pracovat i v úspornějších provozních třídách (zde použité AB1 znamená, že řídicí mřížka koncové elektronky zůstává bez proudu, což přispívá k čistému a lineárnímu zesílení s nízkým zkreslením). Každé plus má i mínus, v HiFi to ale bývá nejčastěji právě toto - více práce (vyšší cena), v našem případě je to nutnost párování elektronek a celkově trochu sožitější konstrukce - zde to obstarává kvalitnější výstupní transformátor.)
Elektronky:
¤ předzesilovačové - 3× 12AU7 / ECC82
¤ výkonové - 4× EL34
Provozní režimy: trioda / ultralineární
Výstupní výkon:
¤ 17 W + 17 W RMS (trioda)
¤ 35 W + 35 W RMS (ultralineární)
Frekvenční odezva: 8 Hz – 60 kHz (-3 dB)
Celkové harmonické zkreslení (THD):
¤ 0,2 % při 1 W / 1 kHz
¤ méně než 5 % při jmenovitém výkonu
Poměr signálu k šumu (SNR): 100 dB (vážené A)
Dovnitř a ven:
Vstupní citlivost: 380 mV
Vstupní impedance: 100 kΩ
Vchody LINKA 1, LINKA 2, LINKA 3, Bluetooth
Výstupy repro: 4 Ω / 8 Ω
Výstup pro sluchátka Pro 16 Ω až 300 Ω
Verze Bluetooth: 5.1
Bluetooth čipset: Qualcomm QCC5125
DAC: ESS Technology ES9018K2M
Podporované formáty Bluetooth: LDAC, aptX HD, aptX LL, aptX, AAC, MP3, SBC
Dosah: 10 m
Ostatní:
Spotřeba energie: max. 240 W
Rozměry: 300 × 338 × 190 mm
Hmotnost: 15,6 kg
Doporučená cena: 1.399 / 1.598 / 2.999 USD/EUR/AUD (ceny jsou vždy pouze orientační, konkrétní koncová cena v daném místě záleží na lokálním DPH a dalších ekonomických faktorech jako cena dopravy, clo..)
