Staří dobří známí legendární Quad 33/303...
Ročník 1967 | QUAD - Hi-Fi Voice - recenze audio-video techniky a chytrého bydlení
...byli oživeni a omlazeni a výsledek zaujal..
Quad 33 a 303 - Hi-Fi Voice - recenze audio-video techniky a chytrého bydlení

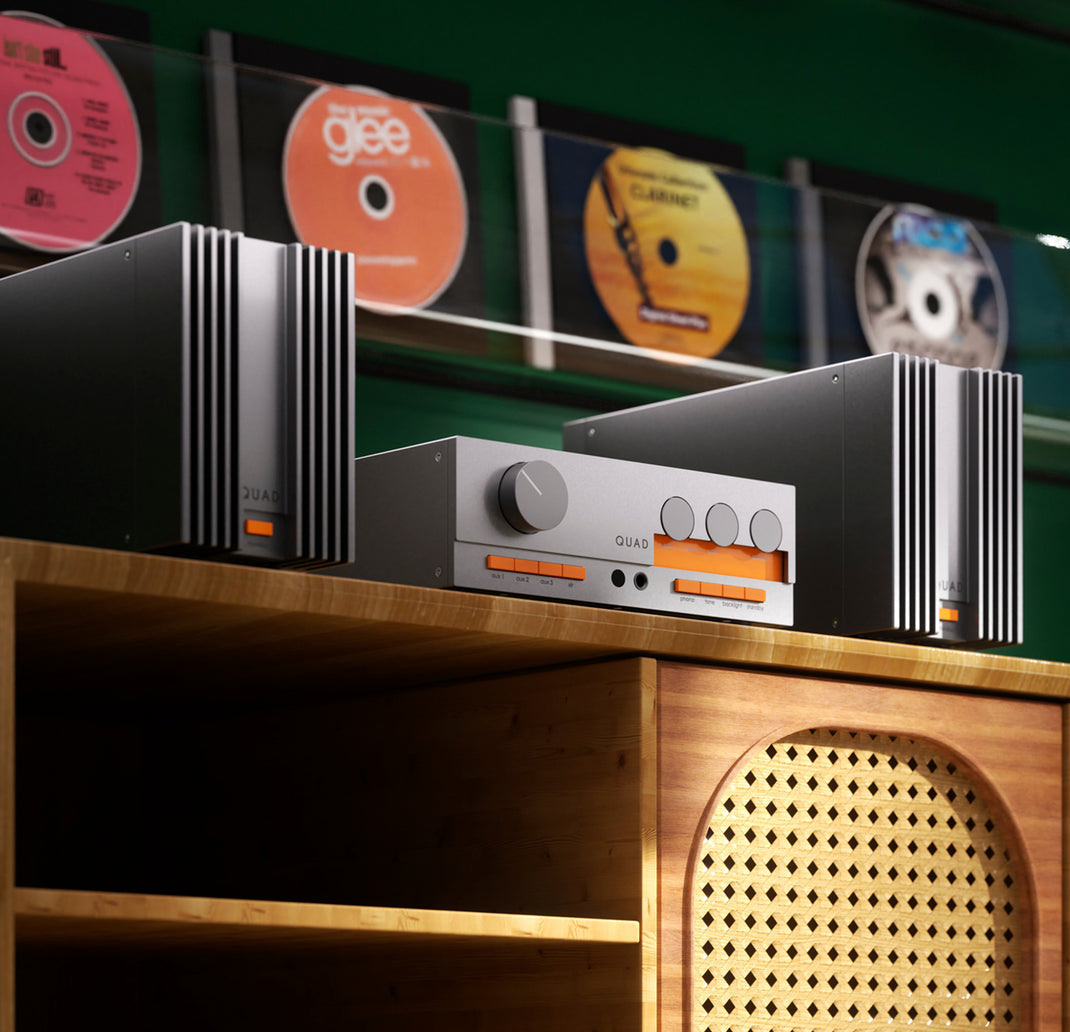

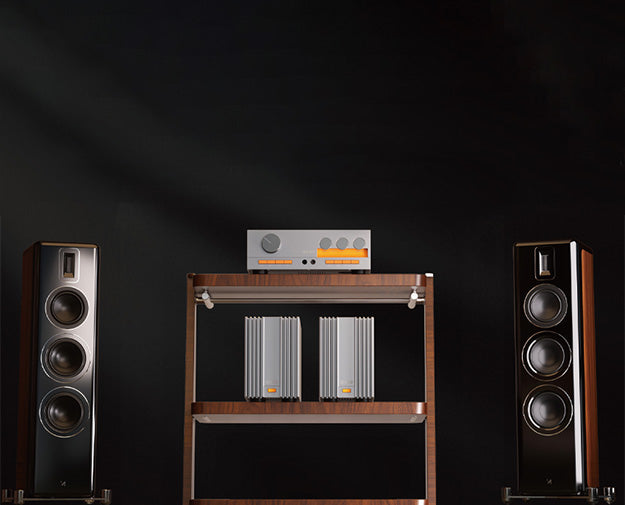

..chvíli, jen chvilku jsme je nesledovali a dopadlo to jak to často v mladých rodinách bývá. On koncový stupeň Quad 303, ona řídící Quad 33 si pořídili mládě. Ehm ví se, že 33 občas chodila s oběma 303 - současně! A dokonce se to doporučuje, prý je to tak ještě hlubší prožitek - zachytili jsme je ve 3 (je to nejlepší) na obr. níže.

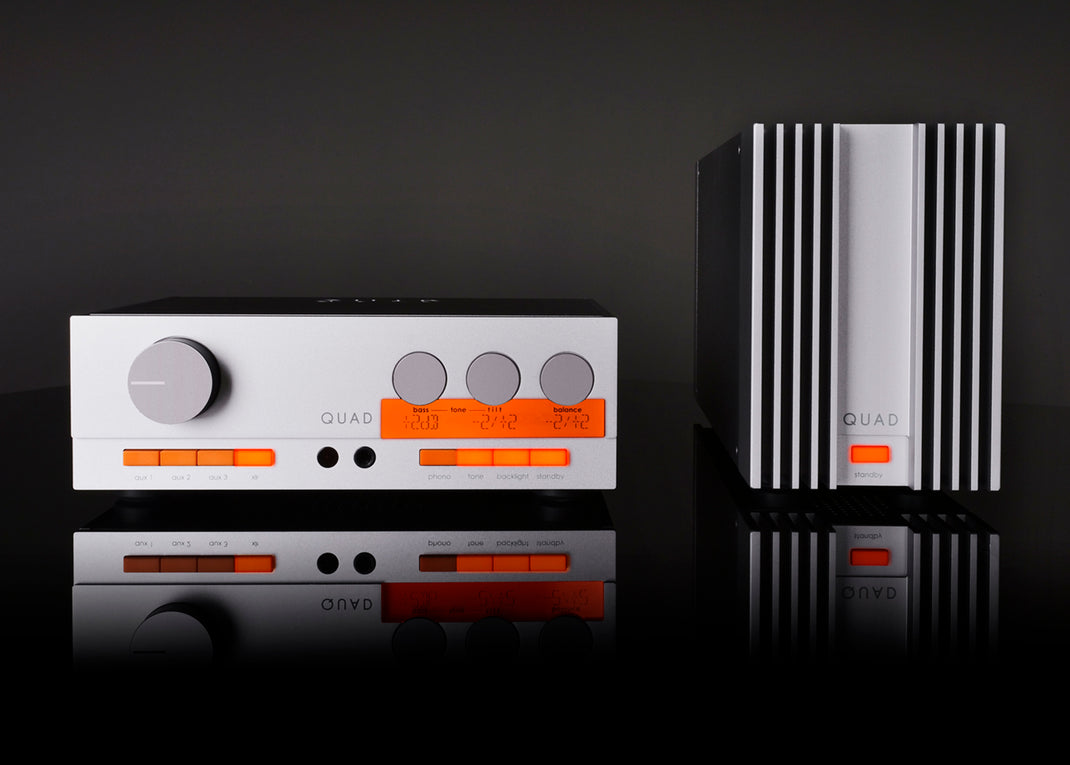

Výše (tátové a máma) / níže Quad 33 / 303

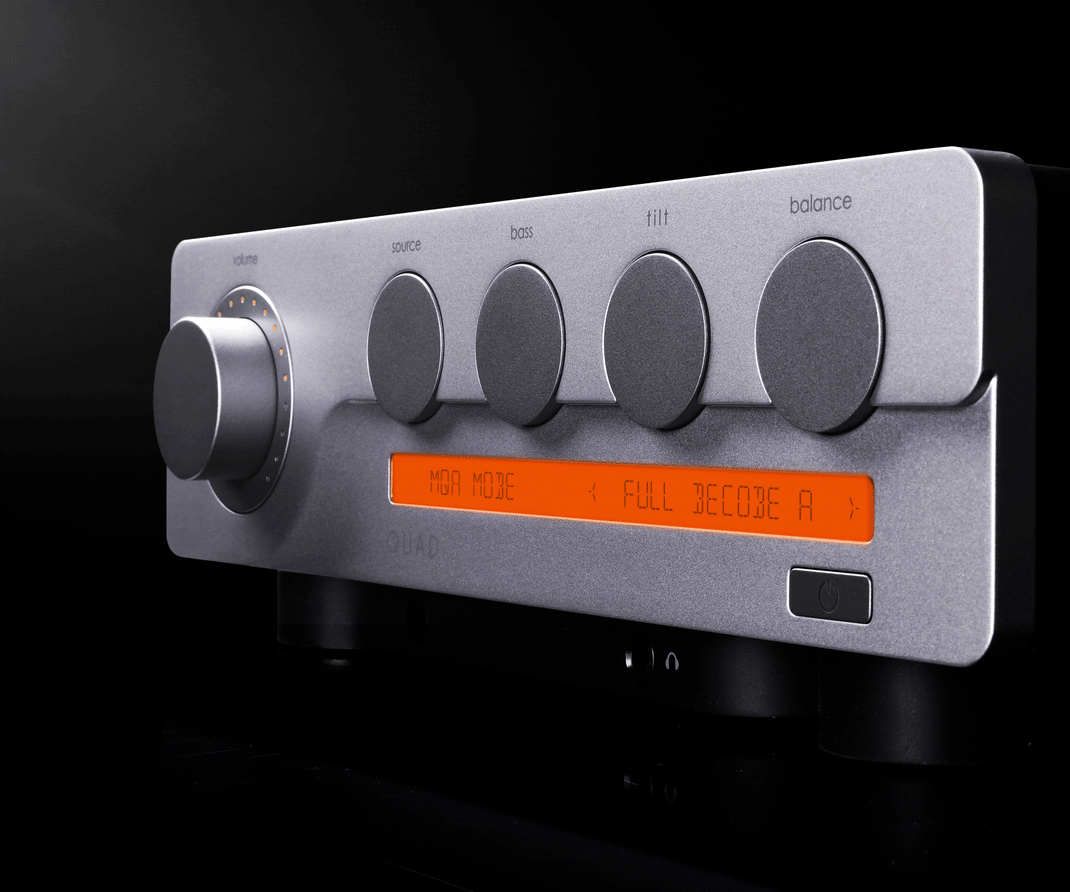

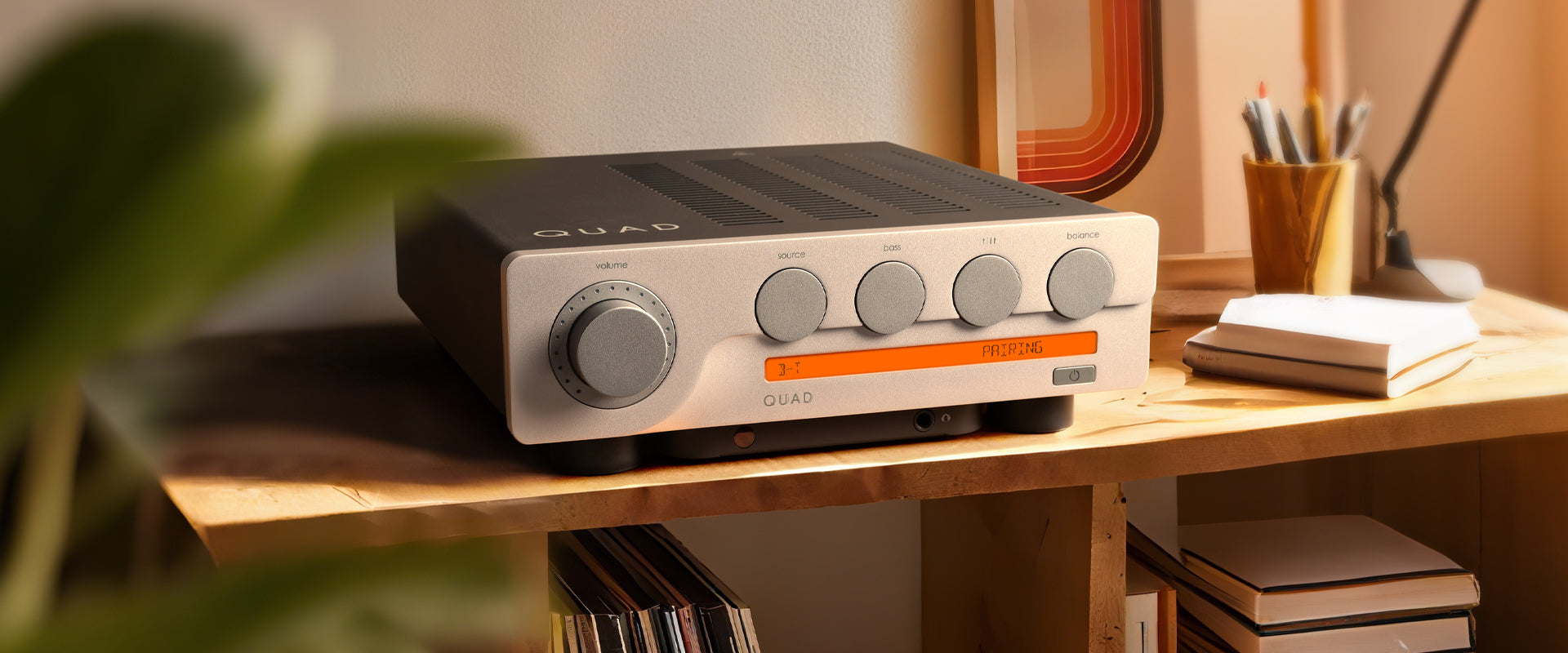

Mládě je designem celý po mámě, výkonem (skoro - 65 wattů vs 70 Watt) celý po tátovi, dnes představujeme nový malý, pod vintage obalem schovaný - LCD displejem vybavený, digitálními vstupy osazený a Bluetooth konektivitou opatřený ultramoderní integrovaný zesilovač Quad 3 (též Quad Three)
Společnost Quad Audio představila Quad 3 integrovaný zesilovač inspirovaný klasickým kombem Quad 33/303. Malý Quad Three má topologii třídy AB s topologií komplementární zpětné vazby (CFB - Current Feedback / proudová zpětná vazba, viz obr níže) a téměř "otcovským" výkonem 65 Watt na kanál do 8Ω (a 100 Watt / 4Ω). K dispozici je gramofonový vstup (pro MM přenosky), dvojice RCA linkových vstupů a dnes skoro nezbytné digitální vstupy a dtto Bluetooth připojení s podporou aptX HD.
CFB / VFB (napěťová zpětná vazba)
Kalifornské digitální srdce

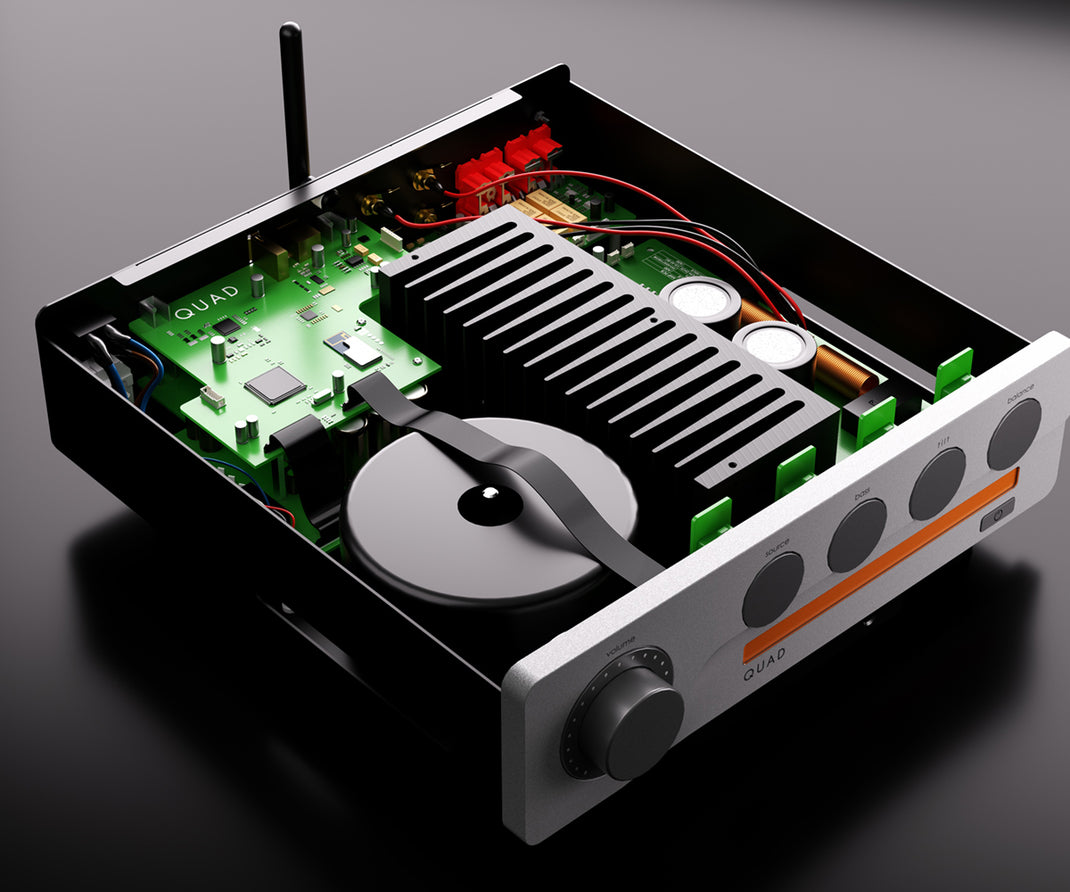

Digitální sekce malého Quad 3 to je čip ESS Technology Sabre ES9038Q2M a až 32bitové/768kHz PCM a DSD512, plné dekódování MQA a je certifikován jako „Roon Tested“. Volíte z 5 nastavení filtrů DAC a ten doplňuje post-DAC filtr třídy A a proprietární obvody hodin a napájení. Retro design se nezdá - je v něm o hodně víc než na první pohled vypadá.
Tudy z nudy - USB-B připojení
Ti kdo dávají přednost streamování zvuku ve vysokém rozlišení přímo z počítače, ocení vyhrazený vstup USB-B podporující přehrávání ve vysokém rozlišení až do PCM a DSD512 s frekvencí 768 kHz. Díky funkci plug-and-play QUAD 3 bez námahy promění váš počítač ve špičkový digitální zdroj zvuku, který poskytuje dokonalou kvalitu zvuku a odemyká plný potenciál hudebních souborů ve vysokém rozlišení. Ať už používáte streamovací platformy, lokální soubory nebo pokročilý software pro přehrávání, QUAD 3 zajistí, že každý detail je zachycen a reprodukován s dechberoucí čistotou.
Staré dobré po novém
Quad 3 je vybaven aktualizovaným klasickým tónovým ovládáním s digitálními otočnými ovladači, které umožňují jemné nastavení výběru zdroje, vyvážení, basů a „Tilt control“. Ovladač Tilt - je původní dílko zakladatele společnosti QUAD Petera Walkera z L.P. 1982 - upravuje frekvenční odezvu kolem osy 700 Hz, tím poskytuje jemné tonální úpravy bez nevýhod tradičních ovladačů basů a výšek. Jak doba vzniku napovídá, vše probíhá v analogové doméně - LED oranžový proužek indikuje aktuální úroveň.

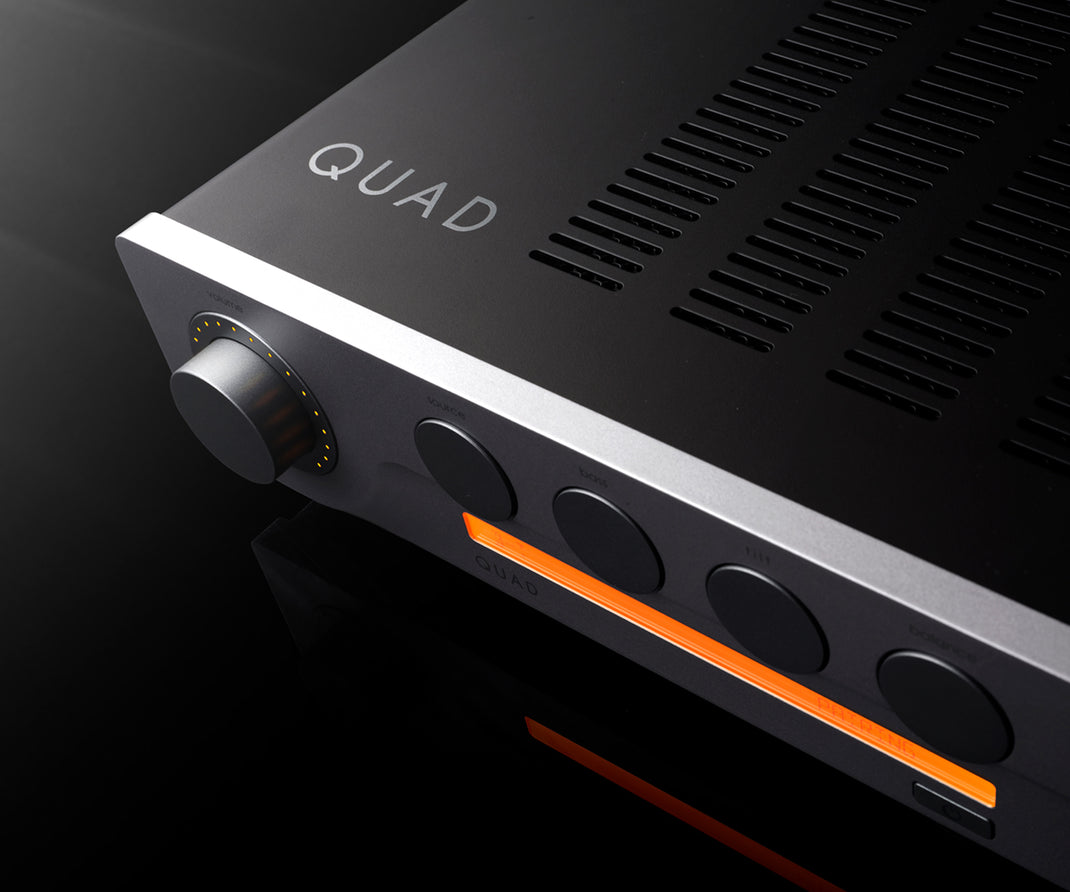

LCD displej oranžového podsvícení je pro značku typický a zachovává a zdůrazňuje vintage styl Quad, stejně jako oranžové LED indikátory ovladačů. Čti - zvnějšku vše postaru ála 60. léta, uvnitř vše ponovu (viz výše s využitím proprietárního firemního know-how)
SPECIFIKACE (integrovaný zesilovač Quad 3)
Obecný popis:
¤ zesilovač třídy AB
¤ 32bitový DAC ES9038Q2M
¤ plný dekodér MQA (PC USB, koaxiální/optický)
¤ Bluetooth 5.1 (aptX/aptX HD)
¤ vysoce výkonný nízkošumový MM phono předzesilovač
¤ vyhrazený sluchátkový zesilovač s proudovou zpětnou vazbou
¤ aktualizace firmware přes USB

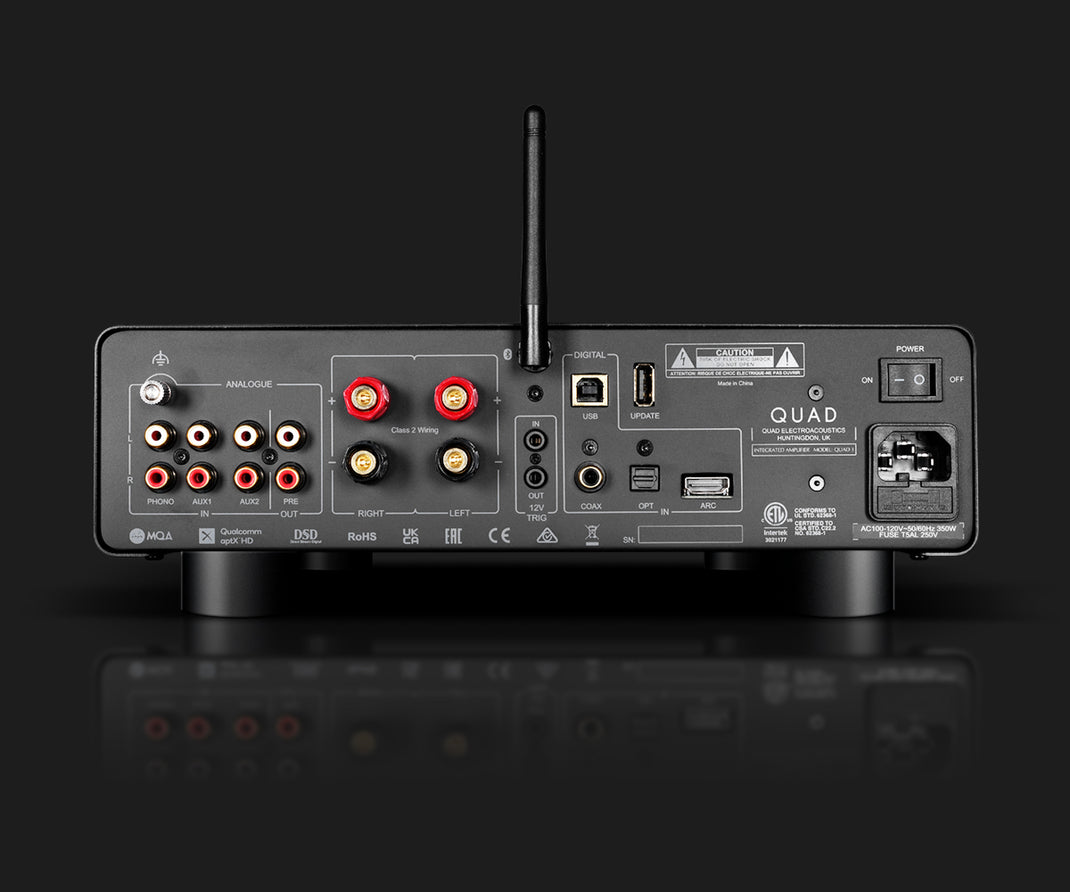

Vstupy:
¤ 2x analogový (AUX)
¤ 1x phono (MM) vstup
¤ 1x SPDIF (koaxiální)
¤ 1x SPDIF (optický)
¤ 1x PC USB
¤ 1x HDMI ARC
¤ 1x Bluetooth (aptX/aptX HD)
¤ 1x 12V Trigger
Výstupy:
¤ 1x předzesilovač
¤ 1x stereo pár reproterminálů
¤ 1x sluchátka
¤ 1x 12V Trigger
Vzorkovací frekvence:
¤ optika/koax - 44,1 kHz -> 192 kHz
¤ PC USB - 44,1 kHz -> 768 kHz (PCM) / DSD64, DSD128, DSD256, DSD512
Sekce předzesilovače:
Zisk (max.):
¤ +0 dB (linka)
¤ +47 dB (phono MM)
Vstupní citlivost:
¤ 800 mVrms (linka, hlasitost = 0 dB)
¤ 3,6 mV (phono MM, hlasitost = 0 dB)
Vstupní impedance:
¤ 10K (linka)
¤ 47K / 100pF (phono MM)
Celkové harmonické zkreslení (THD): <0,001 % (1 kHz při 2 V, hlasitost = 0 dB)
Frekvenční odezva: 20 Hz–20 kHz (+/- 0,1 dB)
Výstupní napětí: 2,3 V max. (hlasitost = 0 dB)
Výstupní impedance: 120 Ω
Poměr signálu k šumu:
¤ > 110 dB (vážené A)
¤ > 78 dB (Phono MM, vážené A)
Sekce DAC:
D/A převodník ESS Technology Sabre ES9038Q2M
Celkové harmonické zkreslení (THD): < 0,001 % (1 kHz při 0 dBFS)
Výstupní úroveň (0 dBFS, 1 kHz): 2,05Vrm
Max. vzorkovací frekvence:
¤ optika/koax - 192 kHz
¤ PC USB - PCM 768 kHz, DSD512
Poměr signálu k šumu (S/N): > 116 dB (vážené A)
Sekce výkonového zesilovače:
Zisk: +29 dB
Jmenovitý výstupní výkon:
¤ 2x 65 W (8 Ω, THD < 1 %)
¤ 2x 100 W (4 Ω, THD < 1 %)
Frekvenční odezva: 20 Hz–20 kHz (+/- 0,3 dB)
Celkové harmonické zkreslení (THD): <0,003 % (1 kHz při 30 W/8 Ω)
Vstupní citlivost: 800 mVrms
Poměr signálu k šumu (S/N): > 110 dB (vážené A)
Max. výstupní proud: 10A
Rozměry: 300 x 101 x 332 mm
Hmotnost: n/a
Doporučená cena: 1.249 / 1.499 / 1.799 £/€/$ (ceny jsou vždy pouze orientační, konkrétní koncová cena v daném místě záleží na lokálním DPH a dalších ekonomických faktorech jako cena dopravy, clo..)
